| 内齿圈材料 | 金属 |
| 输出轴轴承形式 | 滚动轴承 |
| 最大允许径向负载(12mm from flange) | 200N |
| 最大允许轴向负载 | 100N |
| 径向间隙 (靠近法兰处) | ≤0.08mm |
| 轴向间隙 | ≤0.4mm |
| 背隙 | ≤2.5° |
| 输出轴最大承受压力 | 1000N |
| 模数 | 1 | ||
| 齿数 | 12 | 13 | 22 |
| 压力角 | 20° | ||

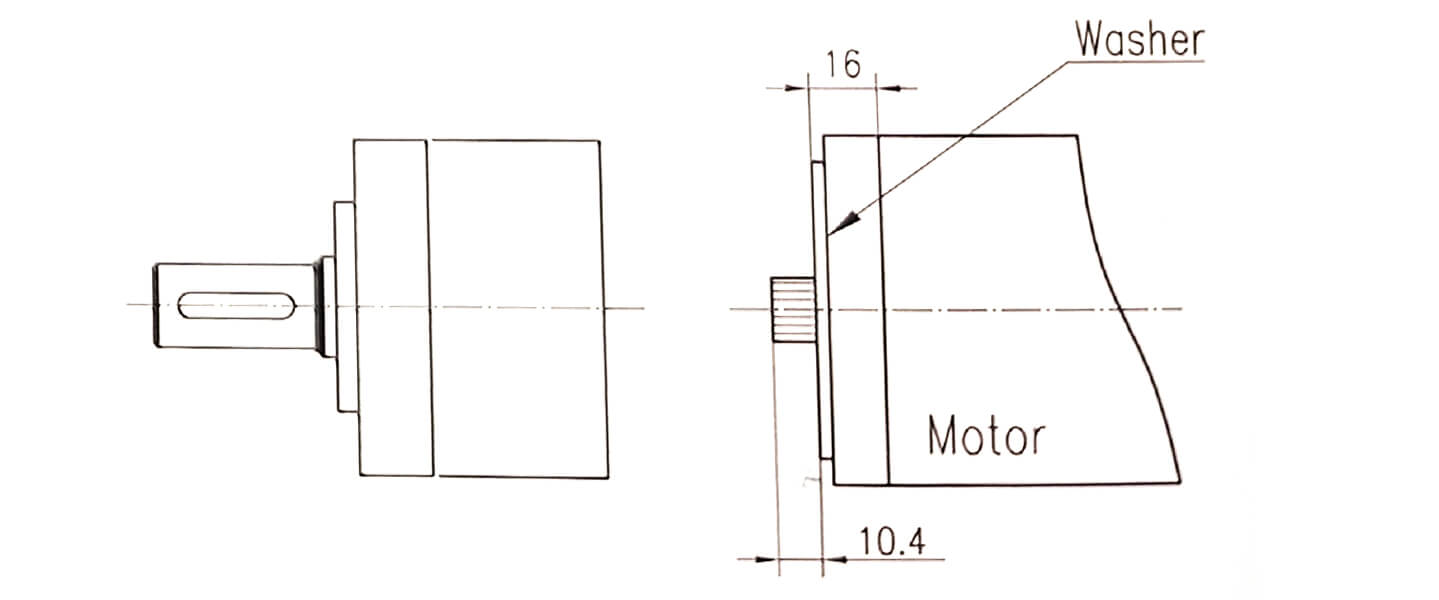

| 孔径 | 10 teeth pinion | Φ7H7 | Φ8H7 |
| 减速比 | 1:6.6 1:23 1:26 1:37 1:92 1:138 | 1:5.31 1:19 1:30 1:74 1:111 | 1:3.55 1:13 1:50 |

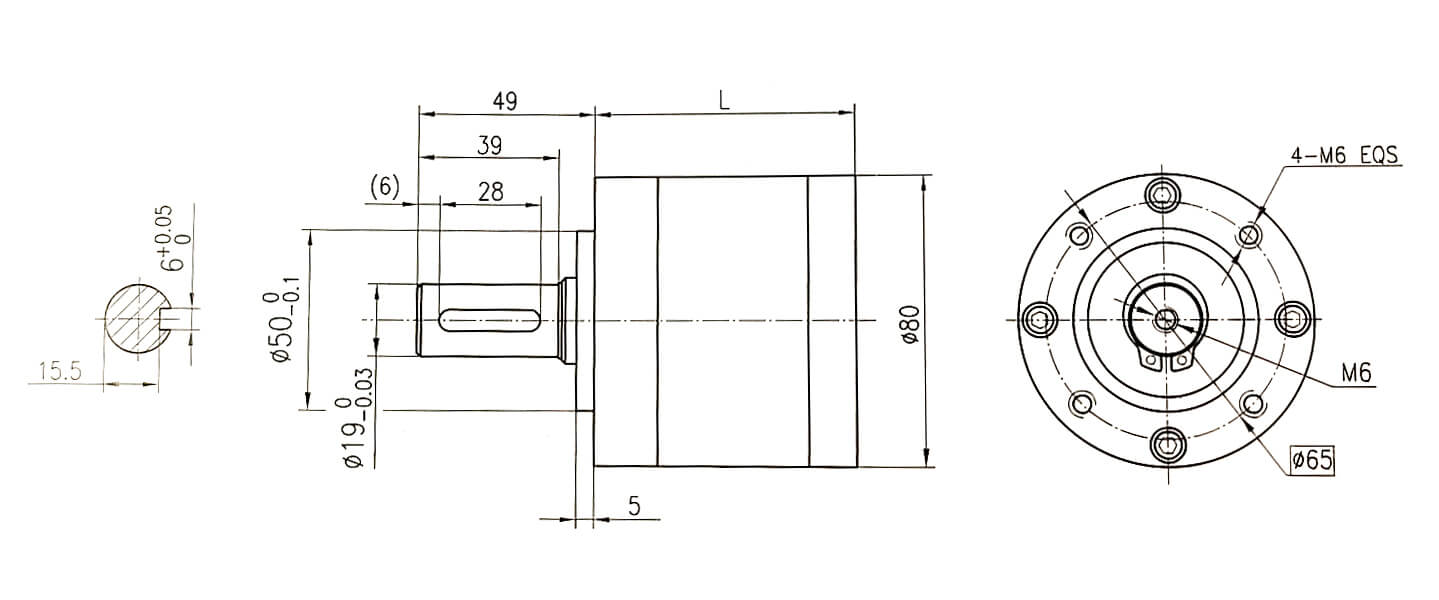

| 减速比 | 实际减速比 | 额定允许负载 | 瞬间允许负载 | 效率 | L (mm) | 重量 (g) |
| 1:3.55 1:5.31 1:6.6 | 1:3.55 1:5.31 1:6.6 | 8 N.m Max | 12 N.m | 90% | 55.7±0.5 | 1100 |
| 1:13 1:19 1:23 | 1:12.57 1:18.82 1:23.4 | 30 N.m Max | 45 N.m | 81% | 72.2±0.5 | 1500 |
| 1:26 1:30 1:37 | 1:26.05 1:30.08 1:37.4 | 60 N.m Max | 90 N.m | 73% | 72.2±0.5 | 1500 |
| 1:50 1:74 1:92 1:111 1:138 | 1:49.62 1:74.28 1:92.37 1:111.2 1:138.28 | 80 N.m Max | 120 N.m | 66% | 88.5±0.5 | 1880 |
| 输入与输出的旋转方向：同向; 推荐电动机最大输入转速: <4000rpm; 推荐运行工作温度范围: -15℃ ~ +80℃ | ||||||
