行星减速直流有刷电机

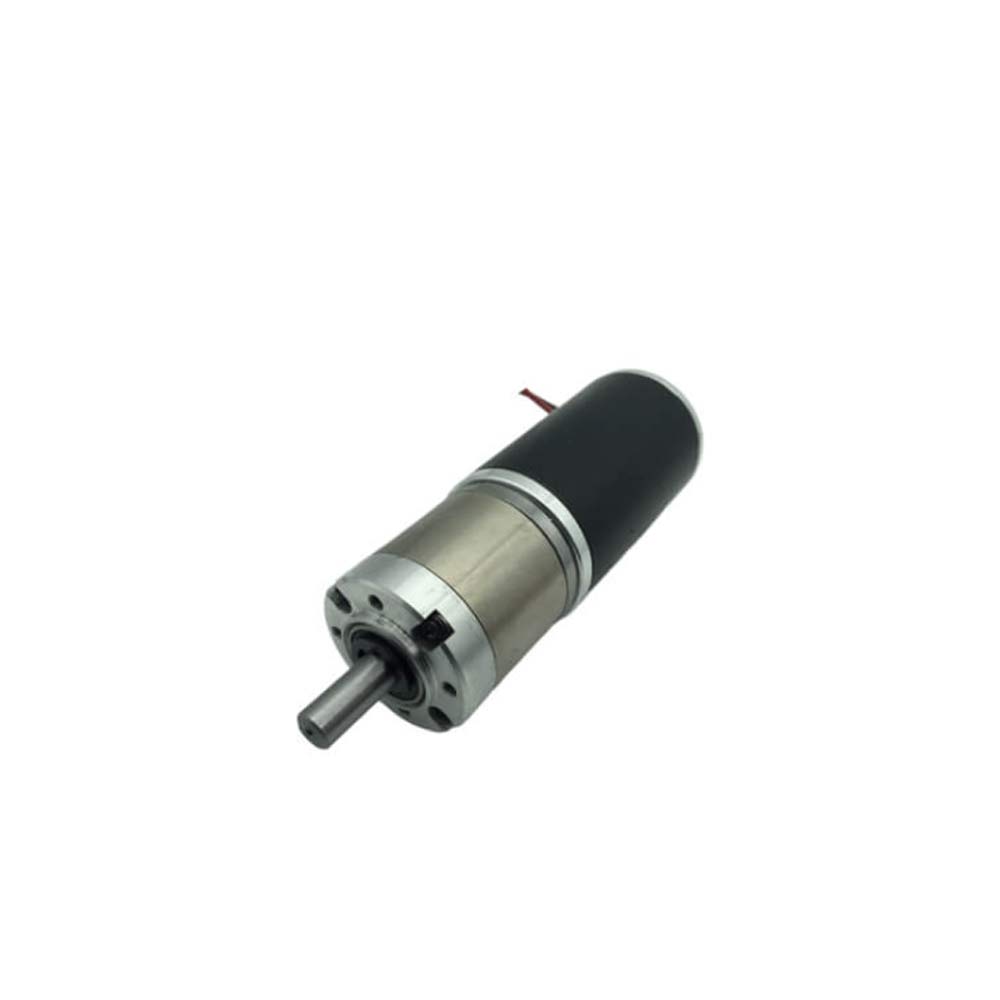

36ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：6.3~12.6W, 额定电压：24v（可定制12v - 48vdc），额定转速：3000RPM, 额定扭矩：20mN.m - 40mN.m

电机主要规格:
型号	单位	JK36ZYT01A	JK36ZYT02A	JK36ZYT03A
额定电压	VDC	24v (可定制 12v 到 60vdc)
额定转速	Rpm	3000	3000	3000
额定扭矩	mN.m	20	30	40
额定电流	A	0.4	0.6	0.8
空载转速	Rpm	3800	3800	3800
重量	Kg	0.4	0.6	0.8
机身长	mm	60	70	80
输出功率	W	6.3	9.4	12.6
行星减速箱参数:
内齿圈材料	金属粉末
输出轴轴承模式	滚动轴承
最大允许径向负载 (离法兰10mm处)	≤80N
最大允许轴向负载	≤30N
径向间隙（测量点尽量接近法兰）	≤0.06mm
轴向间隙	≤0.03mm
背隙	≤2.5°
输出轴最大承受压入力	≤150N
减速比	额定扭矩 (N.m)	最大扭矩 (N.m)	效率	长度(mm)	重量 (Kg)
1/14  1/19  1/22  1/27  1/35	2	6	81%	38	0.24
1/49  1/59  1/68  1/82  1/95  1/115	4	10	73%	45	0.28
1/181  1/218  1/253  1/305  1/354  1/426  1/495  1/596	5	12	66%	53	0.33

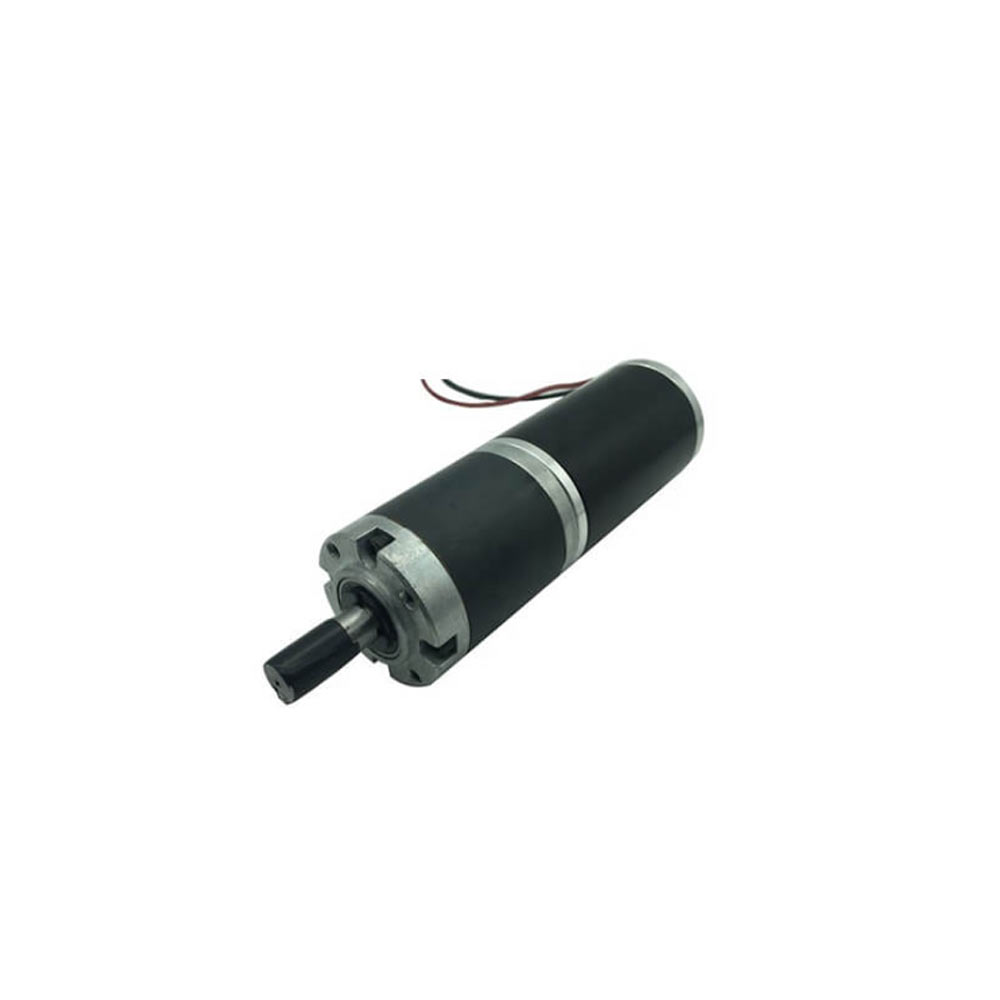

 42ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：14~92W, 额定电压：24v（可定制12v - 60vdc），额定转速：3000RPM-7800RPM, 额定扭矩：38mN.m - 100mN.m

电机主要规格:
型号	单位	JK42ZYT01A	JK42ZYT02A	JK42ZYT03A	JK42ZYT04A	JK42ZYT05A
额定电压	VDC	24v (可定制 12v 到 60vdc)
额定转速	Rpm	3600	3600	3100	3600	3600
额定扭矩	mN.m	38	43	57	70	105
额定电流	A	0.86	0.98	1.2	1.6	2.3
空载转速	Rpm	4200	4200	3800	4200	4200
重量	Kg	0.39	0.46	0.5	0.54	0.7
机身长	mm	70	80	85	90	115
输出功率	W	14.5	16.2	18.5	26.5	40
行星减速箱参数:
内齿圈材料	金属粉末
输出轴轴承模式	滚动轴承
最大允许径向负载 (离法兰10mm处)	≤80N
最大允许轴向负载	≤30N
径向间隙（测量点尽量接近法兰）	≤0.06mm
轴向间隙	≤0.03mm
背隙	≤2.5°
输出轴最大承受压入力	≤150N
减速比		额定扭矩 (N.m)	最大扭矩 (N.m)	效率	减速箱长度 (mm)	重量 (Kg)
1/3.71  1/5.18		2	5	90%	34	0.27
1/14  1/19  1/27		8	20	81%	50	0.38
1/49  1/59  1/68  1/82  1/95  1/115		16	40	73%	62	0.48
1/181  1/218  1/253  1/305  1/354  1/426  1/495  1/596		20	50	66%	74	0.57

52ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：42~132W, 额定电压：24v（可定制12v - 120vdc），额定转速：3500RPM-3700RPM, 额定扭矩：0.11mN.m - 0.35mN.m
可选配件：减速箱，刹车，编码器...

电机主要规格:
型号	单位	JK52ZYT01A	JK52ZYT02A	JK52ZYT03A	JK52ZYT04A
额定电压	VDC	24v (可定制 12v 到 60vdc)
额定转速	Rpm	3700	3500	3600	3600
额定扭矩	N.m	0.11	0.2	0.27	0.35
额定电流	A	2.5	4.2	5.8	7.4
空载转速	Rpm	4200	4200	4200	4200
重量	Kg	0.85	1	1.15	1.3
机身长	mm	95	110	125	140
输出功率	W	42.5	73	102	132
行星减速箱规格:
内齿圈材料	金属粉末
输出轴轴承模式	滚动轴承
最大允许径向负载 (离法兰10mm处)	≤250N
最大允许轴向负载	≤100N
径向间隙（测量点尽量接近法兰）	≤0.08mm
轴向间隙	≤0.04mm
背隙	≤2.5°
输出轴最大承受压入力	≤300N
减速比	额定扭矩 (N.m)	最大扭矩(N.m)	效率	减速箱长度(mm)	重量 (Kg)
1/3.6  1/4.25  1/5.33	2	6	90%	46	0.44
1/13  1/15  1/18  1/23  1/28	8	25	81%	57	0.57
1/43  1/52  1/61  1/72  1/96  1/121	16	50	73%	68	0.7
1/154  1/187  1/220  1/260  1/307  1/409  1/514  1/645  1/809	20	60	66%	80	0.84

63ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：50~200W, 额定电压：24v（可定制12v - 220vdc），额定转速：3000RPM-9350RPM, 额定扭矩：0.14N.m - 0.50N.m
可选配件：减速箱，刹车，编码器...

电机主要规格:
型号	单位	JK63ZYT01A	JK63ZYT01B	JK63ZYT02A	JK63ZYT03A	JK63ZYT03B	JK63ZYT04A
额定电压	VDC	24V （可定制 12v 到 220v)
额定转速	Rpm	3300	4000	3100	3000	4000	3000
额定扭矩	N.m	0.14	0.2	0.31	0.4	0.4	0.5
额定电流	A	2.8	5	6	7.5	10	9
空载转速	Rpm	3600	4700	3600	3600	4700	3600
重量	Kg	1	1	1.2	1.35	1.35	1.5
机身长	mm	95	95	110	125	125	140
输出功率	W	48	84	100	125	168	157
行星减速箱参数
内齿圈材料			金属粉末
输出轴轴承模式			滚动轴承
最大允许径向负载 (离法兰10mm处)			≤250N
最大允许轴向负载			≤100N
径向间隙（测量点尽量接近法兰）			≤0.08mm
轴向间隙			≤0.04mm
背隙			≤2.5°
输出轴最大承受压入力			≤300N
减速比			额定扭矩 (N.m)	最大扭矩 (N.m)	效率	长度 (mm)	重量 (Kg)
1/3.6  1/4.25  1/5.33			3 / 4	9 / 12	90%	38 / 40	0.5
1/13  1/15  1/18  1/23  1/28			12 / 18	36 / 50	81%	50 / 54	0.7
1/43  1/52  1/61  1/72  1/96  1/121			24 / 36	72 / 100	73%	61 / 67	0.9
1/154  1/187  1/220  1/260  1/307  1/409  1/514  1/645  1/809			30 / 45	90 / 110	66%	72 / 81	1.1

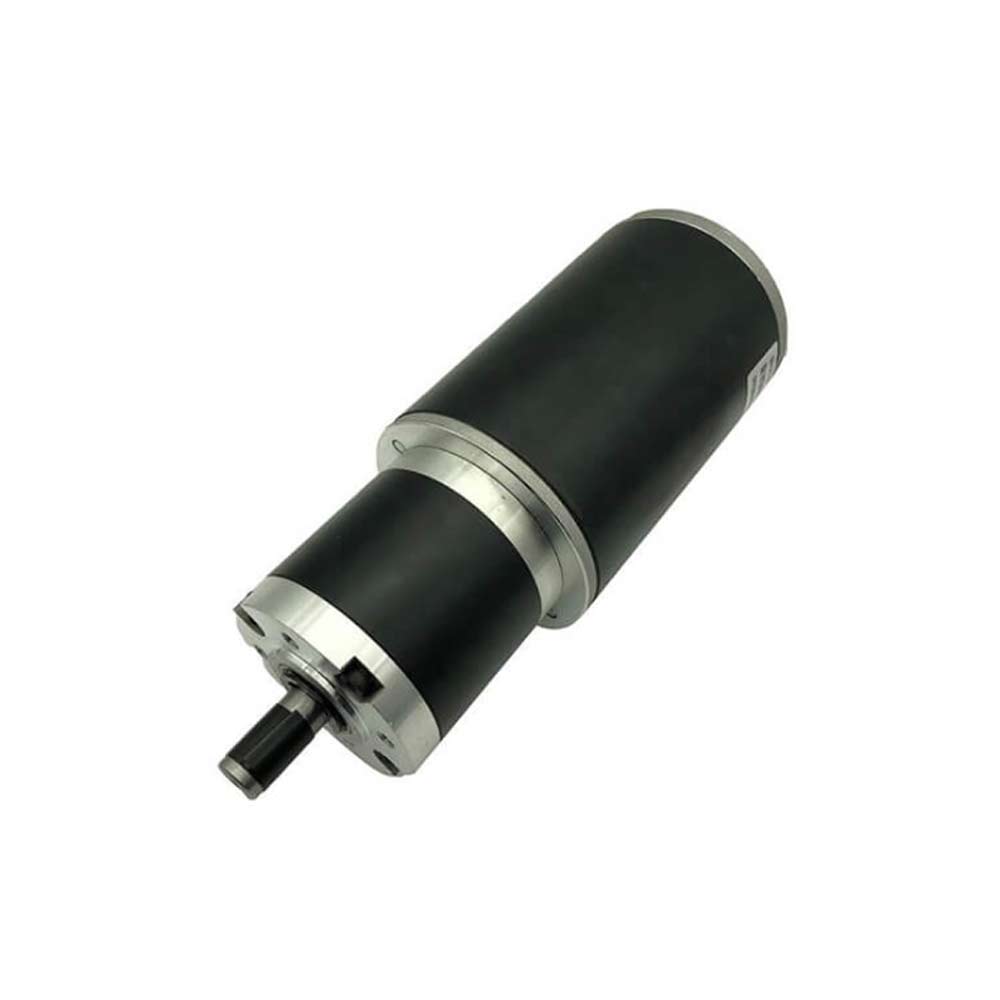

76ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：107~335W, 额定电压：24v（可定制12v - 220vdc），额定转速：3200RPM-3300RPM, 额定扭矩：0.31N.m - 1.0N.m
可选配件：减速箱，刹车，编码器...

电机主要规格:
型号	单位	JK76ZYT01A	JK76ZYT02A	JK76ZYT03A	JK76ZYT04A	JK76ZYT05A	JK76ZYT06A
额定电压	VDC	24v (option for 12v up to 220vdc)
额定转速	Rpm	3300	3200	3200	3200	3200	3200
额定扭矩	N.m	0.31	0.5	0.7	0.8	0.9	1
额定电流	A	6	9	12.5	15	16.5	18
空载转速	Rpm	3900	3800	3800	3800	3800	3800
重量	Kg	1.5	2	2.5	2.85	3	3.15
机身长	mm	98	118	138	150	160	171
输出功率	W	107	167	217	268	301	335
行星减速箱参数
内齿圈材料			金属粉末
输出轴轴承模式			滚动轴承
最大允许径向负载 (离法兰10mm处)			≤400N
最大允许轴向负载			≤120N
径向间隙（测量点尽量接近法兰）			≤0.08mm
轴向间隙			≤0.04mm
背隙			≤1.5°
输出轴最大承受压入力			≤300N
减速比			额定扭矩 (N.m)	最大扭矩 (N.m)	效率	长度 (mm)	重量 (Kg)
1/3.6  1/4.25  1/5.33			4	12	90%	40	0.52
1/13  1/15  1/18  1/23  1/28			18	50	81%	54	0.71
1/43  1/52  1/61  1/72  1/96  1/121			36	100	73%	67	0.9
1/154  1/187  1/220  1/260  1/307 1/409  1/514  1/645  1/809			45	110	66%	81	1.1

80ZYT 系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：122~231W, 额定电压：24v（可定制12v - 220vdc），额定转速：2600RPM, 额定扭矩：0.45N.m - 0.85N.m
可选配件：减速箱，刹车，编码器...

电机主要规格:
型号	单位	JK80ZYT01A	JK80ZYT02A	JK80ZYT03A	JK80ZYT04A
额定电压	VDC	24v (可定制 12v 到 220v)
额定转速	Rpm	3150	3150	3050	3050
额定扭矩	N.m	0.6	0.8	1	1.2
额定电流	A	10	13.5	15.5	20
空载转速	Rpm	3600	3600	3500	3500
重量	Kg	2.5	3	3.5	4
机身长	mm	120	140	160	175
输出功率	W	200	265	320	383

行星减速箱参数
内齿圈材料	金属粉末
输出轴轴承模式	滚动轴承
最大允许径向负载 (离法兰10mm处)	≤400N
最大允许轴向负载	≤120N
径向负载 (测量点靠近法兰)	≤0.08mm
轴向间隙	≤0.04mm
背隙	≤1.5°
输出轴最大承受压入力	≤300N
减速比	额定扭矩 (N.m)	最大扭矩 (N.m)	效率	减速箱长度 (mm)	重量 (Kg)
1/3.6  1/4.25  1/5.33	4	12	90%	40	0.52
1/13  1/15  1/18  1/23  1/28	18	50	81%	54	0.71
1/43  1/52  1/61  1/72  1/96  1/121	36	100	73%	67	0.9
1/154  1/187  1/220  1/260  1/307  1/409  1/514  1/645  1/809	45	110	66%	81	1.1

 90ZYT系列 直流有刷电机 配 行星减速器

直流有刷电机，功率：396~613W, 额定电压：24v（可定制12v - 220vdc），额定转速：3150-3250RPM, 额定扭矩：1.2N.m - 1.8N.m
可选配件：减速箱，刹车，编码器...

电机主要规格:
型号	单位	JK90ZYT01A	JK90ZYT02A	JK90ZYT03A
额定电压	VDC	24v (可定制12V-220V)
额定转速	Rpm	3000	3000	3000
额定扭矩	N.m	1.5	2.2	3
额定电流	A	26	37	50
空载转速	Rpm	3600	3600	3600
重量	Kg	3.5	4	4.5
机身长	mm	155	180	199
输出功率	W	471	691	942
行星减速箱主要参数
内齿圈材料	金属粉末
输出轴轴承模式	滚动轴承
最大允许径向负载 (离法兰10mm处)	≤600N
最大允许轴向负载	≤200N
径向间隙（测量点尽量接近法兰）	≤0.08mm
轴向间隙	≤0.04mm
背隙	≤2.5°
输出轴最大承受压入力	≤1000N
减速比	额定扭矩 (N.m)	最大扭矩 (N.m)	效率	长度 (mm)	重量 (Kg)
1/3.55  1/5.31  1/6.6	8	12	90%	56	1.1
1/13  1/19  1/23	30	45	81%	72	1.5
1/26  1/30  1/37	60	90	73%	72	1.5
1/50  1/74  1/92  1/111  1/138	80	120	66%	89	1.8
