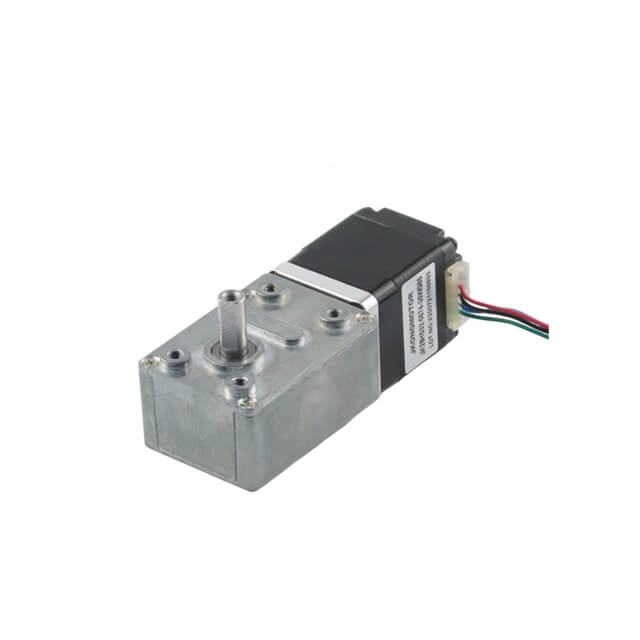

涡轮减速步进电机

步进电机是一种直接将电脉冲转化为机械运动的机电装置，通过控制施加在电机线圈上的电脉冲顺序、频率和数量，可以实现对步进电机的转向、速度和旋转角度的控制。在不借助带位置感应的闭环反馈控制系统的情况下，使用步进电机及配套的驱动器共同组成的控制简便、低成本的开环控制系统，就可以实现精确的位置和速度控制。

涡轮减速步进电机由步进电机与涡轮蜗杆减速机组成。

步进电机通过脉冲信号控制转子分步旋转，而涡轮蜗杆减速机构利用蜗杆与涡轮间的螺旋啮合传动，将电机的高速小扭矩输出转换为低速大扭矩，实现高精度的角位移控制。

其关键特征在于传动方向不可逆性：在静止状态下，负载难以反向驱动电机旋转，从而具备天然的自锁功能，无需额外制动装置即可实现位置保持。这使其在垂直升降机构、定位系统及安全控制领域具有独特优势。

涡轮减速步进电机的核心结构特点

蜗杆结构：采用精密切削工艺制成的螺旋齿形，通常由合金钢或不锈钢制成，具备高强度与高耐磨性。
涡轮结构：多采用锡青铜或铝青铜材质，摩擦系数低且耐腐蚀。
轴承与润滑系统：内部布置高精度滚珠轴承及密封润滑脂，确保低噪音运行。
外壳设计：采用铝合金一体压铸外壳，重量轻、散热性好，适合长期连续工作。

通过优化蜗杆与涡轮的啮合角度与模数设计，可实现高传动效率与低磨损，保证系统在高负载下依然平稳可靠。

涡轮减速步进电机凭借其高扭矩输出、优越的自锁性能、静音运行与高可靠性，在工业与民用领域均展现出卓越的应用前景。
无论是在高精度定位控制还是安全型传动系统中，它都是不可或缺的核心部件。随着智能控制与材料科技的进步，其性能与效率将持续提升，助力各类设备实现更高的自动化与智能化水平。

NEMA 17 涡轮减速箱步进电机

步进电机、大力矩、低噪音、平滑型、步进角度: 1.8° 或 0.9°、NEMA17、42x42mm

可选配：接插件，齿轮箱，编码器，刹车，一体机......

型号	步距角	相数	轴类型	出线方式	机身长度	电流	电阻	电感	静转矩	引线数	转子惯量	重量
型号	( °)	/	/	/	(L)mm	A	Ω	mH	N.cm	No.	g.cm2	Kg
JK42HS34-1334	1.8	2	圆轴	引出线	34	1.33	2.1	2.5	26	4	34	0.22
JK42HS40-1704	1.8	2	圆轴	引出线	40	1.7	1.5	2.3	42	4	54	0.28
JK42HS40-1204	1.8	2	圆轴	引出线	40	1.2	3.2	3.2	26	4	54	0.28
JK42HS48-1684	1.8	2	圆轴	引出线	48	1.68	1.65	2.8	44	4	68	0.35
JK42HS60-1704	1.8	2	扁丝	接插件	60	1.7	3	6.2	7.3	4	102	0.55

NEMA 23 涡轮减速箱步进电机

步进电机、大力矩、低噪音、平滑型、步进角度: 0.9° 或 1.2° 或 1.8° NEMA23、57x57mm

可选配：接插件，齿轮箱，编码器，刹车，一体机......

型号	步距角	相数	轴径	轴类型	出线类型	机身长度	电流	电阻	电感	静转矩	引线数	转子惯量	重量
型号	( °)	/	mm	/	/	(L)mm	A	Ω	mH	N.m	No.	g.cm2	Kg
JK57HS41-2804	1.8	2	6.35	圆轴	引出线	41	2.8	0.7	1.4	0.55	4	150	0.47
JK57HS51-2804	1.8	2	6.35	圆轴	引出线	51	2.8	0.83	2.2	1.01	4	230	0.59
JK57HS56-2804	1.8	2	6.35/8	圆轴/扁丝	引出线	56	2.8	0.9	2.5	1.26	4	280	0.68
JK57HS76-2804	1.8	2	6.35/8	圆轴/扁丝	引出线	76	2.8	1.1	3.6	1.89	4	440	1.1
JK57HS82-3004	1.8	2	8	圆轴	引出线	82	3.0	1.2	4.0	2.1	4	600	1.2
JK57HS100-3004	1.8	2	8	圆轴	引出线	100	3.0	0.75	3.0	3.0	4	700	1.3
JK57HS112-3004	1.8	2	8	圆轴	引出线	112	3.0	1.6	7.5	3.0	4	800	1.4
JK57HS112-4204	1.8	2	8	圆轴	引出线	112	4.2	0.9	3.8	3.1	4	800	1.4

涡轮减速箱参数：

型号	NMRV30
适配电机功率 /KW	≤0.18
减速比	5	7.5	10	15	20	25	30	40	50	60	80
效率 %	40-70
适配电机机座尺寸 /mm	63
力矩 /N.m	24
输出孔径 /mm	14
输入孔径 /mm	9/11
重量 /Kg	1.2

NEMA 24 涡轮减速箱步进电机

步进电机、大力矩、低噪音、平滑型、步进角度: 1.8° NEMA24、60x60mm

可选配：接插件，齿轮箱，编码器，刹车......

型号	步距角	相数	轴类型	出线方式	机身长度	电流	电阻	电感	静转矩	引线数	转子惯量	重量
型号	( °)	/	/	/	(L)mm	A	Ω	mH	N.m	No.	g.cm2	Kg
JK60HS56-2804	1.8	2	圆轴	引出线	56	2.8	0.9	3.6	1.65	4	300	0.77
JK60HS67-2804	1.8	2	圆轴	引出线	67	2.8	1.2	4.6	2.1	4	570	1.2
JK60HS88-2804	1.8	2	圆轴	引出线	88	2.8	1.5	6.8	3.1	4	840	1.4
JK60HS100-2804	1.8	2	圆轴	引出线	100	2.8	1.6	6.4	4	4	980	1100
JK60HS111-2804	1.8	2	圆轴	引出线	111	2.8	2.2	8.3	4.5	4	1120	1200

涡轮减速箱参数：

型号	NMRV30
适配电机功率 /KW	≤0.18
减速比	5	7.5	10	15	20	25	30	40	50	60	80
效率 %	40-70
适配电机机座尺寸 /mm	63
力矩 /N.m	24
输出孔径 /mm	14
输入孔径 /mm	9/11
重量 /Kg	1.2

NEMA 34 涡轮减速箱步进电机

步进电机、低转子惯量、大力矩、加速快、步进角度: 1.8° or 1.2°、NEMA34、86x86mm

可选配：接插件，齿轮箱，编码器，刹车，一体机......

型号	步距角	相数	轴类型	出线方式	机身长度	电流	电阻	电感	静转矩	引线数	转子惯量	重量
型号	( °)	/	/	/	(L)mm	A	Ω	mH	N.m	No.	g.cm2	Kg
JK86HS78-6004	1.8	2	圆轴/D轴/键槽	引出线	78	6.0	0.37	3.4	4.6	4	1400	2.3
JK86HS115-6004	1.8	2	圆轴/D轴/键槽	引出线	115	6.0	0.6	6.5	8.7	4	2700	3.8
JK86HS126-6004	1.8	2	圆轴/D轴/键槽	引出线	126	6.0	0.58	6.5	9.5	4	3200	4.5
JK86HS155-6004	1.8	2	圆轴/D轴/键槽	引出线	155	6.0	0.68	9.0	13.0	4	4000	5.4

涡轮减速箱参数：

型号	NMRV40
适配电机功率 /KW	≤0.37
减速比	5	7.5	10	15	20	25	30	40	50	60	80	100
效率 %	35-70
适配电机机座尺寸 /mm	71
力矩 /N.m	52
输出孔径 /mm	18
输入孔径 /mm	11/14
重量 /Kg	2.3
