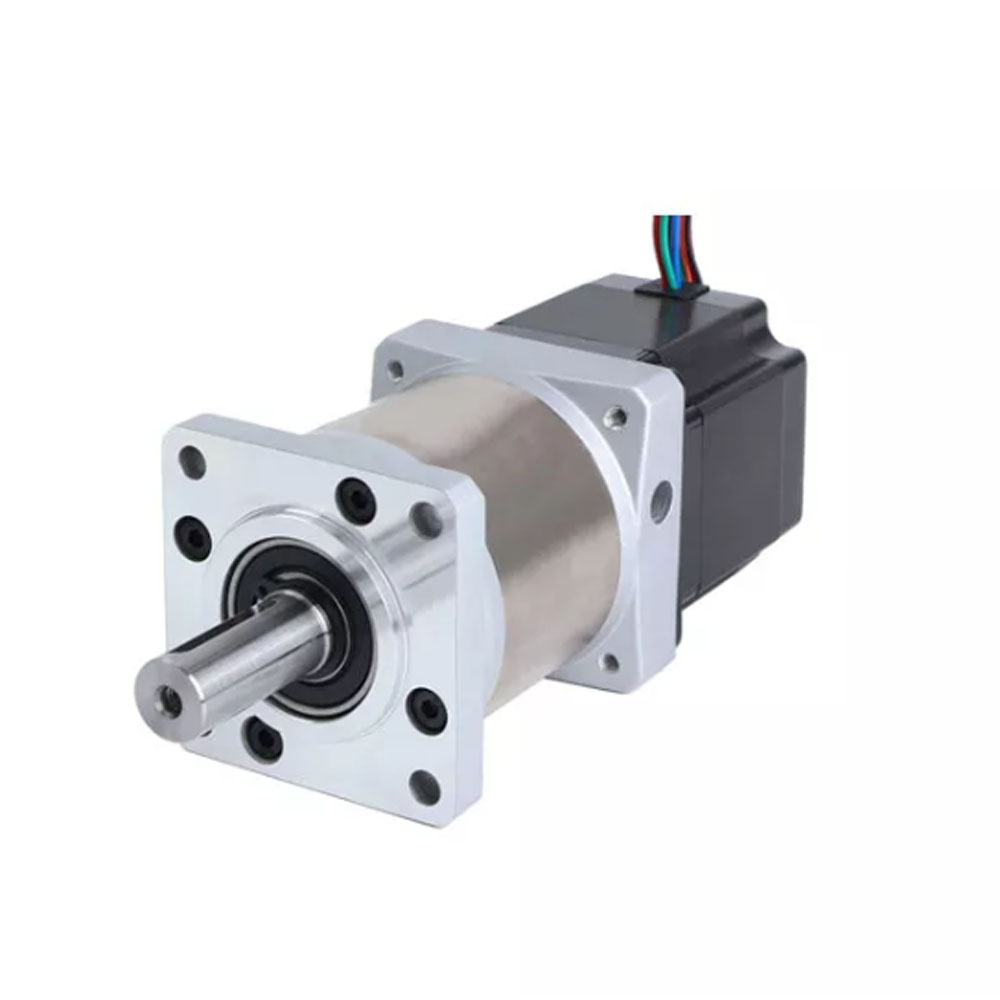

JK86HS155-6004 Nema 34 两相混合式步进马达精密行星减速箱步进电机 1.8° 86x86mm

型号：
JK86HS155-6004 配 JK-HPS90-LMB 减速箱系列
产品品牌：
JKONGMOTOR
步进电机类别：
带减速机混合式步进电机
相数：
2相
步进机座尺寸(mm)：
NEMA34 (86mm)
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

86HS 混合式步进电机基本性能：

基本性能
项目	性能
步距角	1.8°
温升	80℃max
环境温度	-20℃~+50℃
绝缘电阻	100 MΩ Min. ,500VDC
电气强度	500VAC for 1minute
径向间隙	0.02Max. (450g-load)
轴向间隙	0.08Max. (450g-load)
最大径向压力	220N (20mm from the flange)
最大轴向压力	60N

步进电机参数：

型号	/	JK86HS155-6004
相数	/	2
步距角	°	1.8
机身长度	mm	155
电流	A	6.0
电阻	Ω	0.68
电感	mH	9.0
静转矩	N.m	13
引线数	No.	4
转子惯量	g.cm²	4000
重量	kg	5.4
电机轴	/	圆轴
适配驱动	/	JKD2060H / JKDM860H
可选配件	/	接插件、齿轮箱、编码器、刹车、一体机

上一条:

下一条:

步进减速电机 nema34 闭环步进电机精密行星减速步进电机 86步进马达行星减速步进电机减速步进电动机厂家 86减速步进电机步进减速电动机减速步进电机厂家高精密步进电机

相关产品

JK86HS126-6004 Nema 34 两相混合式步进马达精密行星减速箱步进电机 1.8° 86x86mm

JK86HS115-6004 Nema 34 两相混合式步进马达精密行星减速箱步进电机 1.8° 86x86mm

JK86HS78-6004 Nema 34 两相混合式步进马达精密行星减速箱步进电机 1.8° 86x86mm

JK60HS111-2804 Nema 24 两相混合式步进马达精密行星减速箱步进电机 1.8° 60x60mm

JK60HS100-2804 Nema 24 两相混合式步进马达精密行星减速箱步进电机 1.8° 60x60mm

JK60HS88-2804 Nema 24 两相混合式步进马达精密行星减速箱步进电机 1.8° 60x60mm

JK60HS67-2804 Nema 24 两相混合式步进马达精密行星减速箱步进电机 1.8° 60x60mm

JK60HS56-2804 Nema 24 两相混合式步进马达精密行星减速箱步进电机 1.8° 60x60mm

JK57HS112-4204 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS112-3004 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS100-3004 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS82-2804 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS76-2804 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS56-2804 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS51-2804 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK57HS41-2804 Nema 23 两相混合式步进马达精密行星减速箱步进电机 1.8° 57x57mm

JK42HS60-1206 Nema 17 两相混合式步进马达精密行星减速箱步进电机 1.8° 42x42mm

JK42HS60-1704 Nema 17 两相混合式步进马达精密行星减速箱步进电机 1.8° 42x42mm

JK42HS48-1206 Nema 17 两相混合式步进马达精密行星减速箱步进电机 1.8° 42x42mm

JK42HS48-1684 Nema 17 两相混合式步进马达精密行星减速箱步进电机 1.8° 42x42mm

型号	/	JK-HPS90-L1MB
减速比	/	4	5	7	10
减速级数	/	1
减速箱长度	mm	150
额定扭矩	N.m	80	90	60	39
故障停止扭矩	N.m	160	180	120	78
回程间隙	arcmin	≤10 arcmin
满载效率	%	96
适配电机尺寸	mm	Φ14-40 / Φ73-3 / F69.6-M5
额定输入速度	Rpm	3000
最大输入速度	Rpm	6000
平均寿命	h	20000
轴向力	N	800
径向力	N	1000
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	Key Shaft Type

型号	/	JK-HPS90-L2MB
减速比	/	16	20	25	28	35	40	50	70
减速级数	/	2
减速箱长度	mm	172.5
额定扭矩	N.m	90	90	100	90	100	90	100	70
故障停止扭矩	N.m	180	180	200	180	200	180	200	140
回程间隙	arcmin	≤15 arcmin
满载效率	%	94
适配电机尺寸	mm	Φ14-40 / Φ73-3 / F69.6-M5
额定输入速度	Rpm	3000
最大输入速度	Rpm	6000
平均寿命	h	20000
轴向力	N	800
径向力	N	1000
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	键槽

型号	/	JK-HPS90-L1MB
减速比	/	4	5	7	10
减速级数	/	1
减速箱长度	mm	150
额定扭矩	N.m	80	90	60	39
故障停止扭矩	N.m	160	180	120	78
回程间隙	arcmin	≤10 arcmin
满载效率	%	96
适配电机尺寸	mm	Φ14-40 / Φ73-3 / F69.6-M5
额定输入速度	Rpm	3000
最大输入速度	Rpm	6000
平均寿命	h	20000
轴向力	N	800
径向力	N	1000
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	Key Shaft Type

型号	/	JK-HPS90-L2MB
减速比	/	16	20	25	28	35	40	50	70
减速级数	/	2
减速箱长度	mm	172.5
额定扭矩	N.m	90	90	100	90	100	90	100	70
故障停止扭矩	N.m	180	180	200	180	200	180	200	140
回程间隙	arcmin	≤15 arcmin
满载效率	%	94
适配电机尺寸	mm	Φ14-40 / Φ73-3 / F69.6-M5
额定输入速度	Rpm	3000
最大输入速度	Rpm	6000
平均寿命	h	20000
轴向力	N	800
径向力	N	1000
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	键槽

JK86HS155-6004 Nema 34 两相混合式步进马达精密行星减速箱步进电机 1.8° 86x86mm

86HS 混合式步进电机基本性能：

步进电机参数：

86HS 混合式步进电机基本性能：

步进电机参数：

JK-HPS90-L1MB 精密行星减速箱规格:

JK-HPS90-L2MB 精密行星减速箱规格:

JK-HPS90-L1MB 精密行星减速箱规格:

JK-HPS90-L2MB 精密行星减速箱规格:

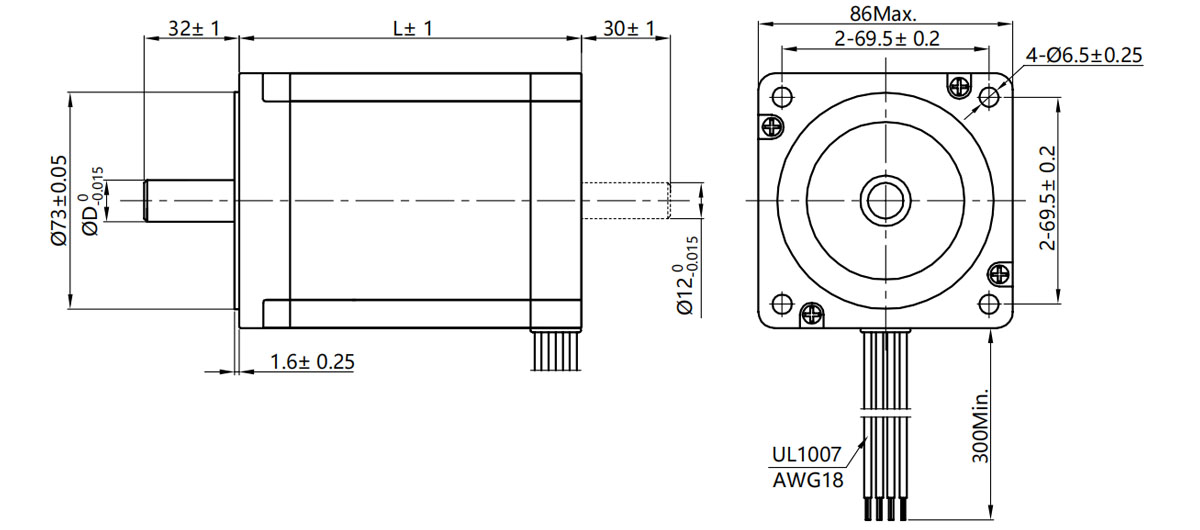

Nema 34 步进电机尺寸:

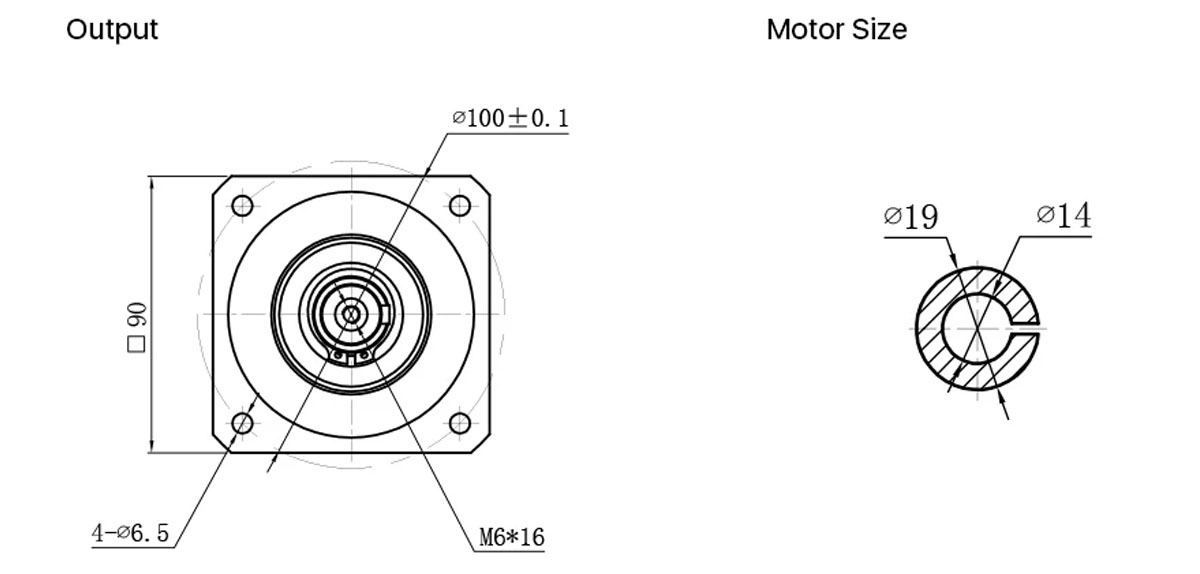

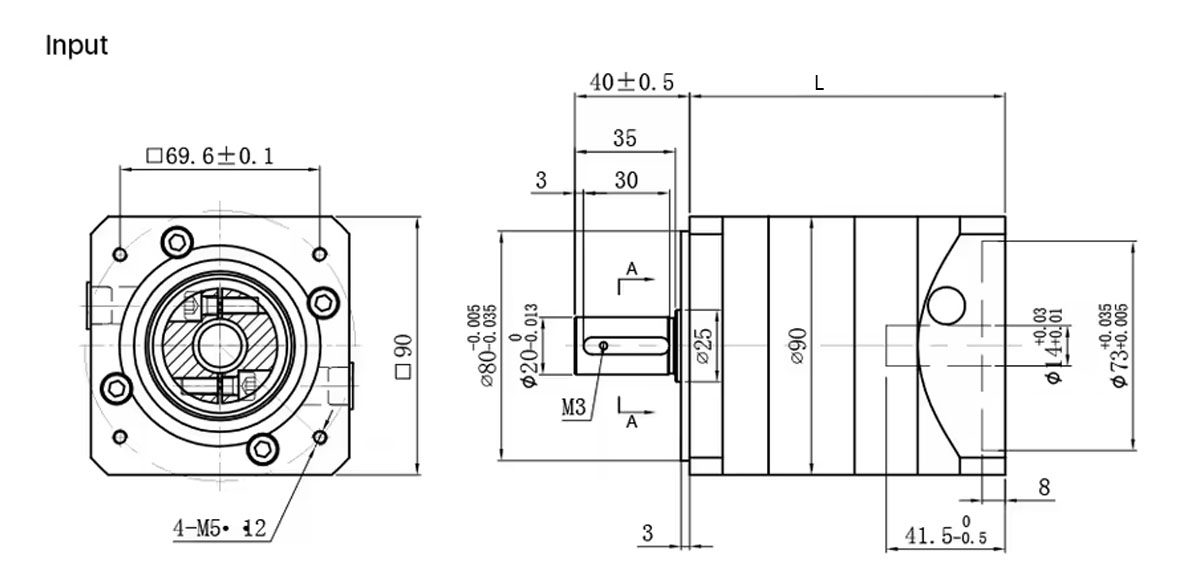

Nema 34 JK-HPS90-LMB系列精密行星减速箱尺寸:

Nema 34 步进电机尺寸:

Nema 34 JK-HPS90-LMB系列精密行星减速箱尺寸:

其他可选配件：

步进电机轴定制：

步进电机性能定制:

其他可选配件：

步进电机轴定制：

步进电机性能定制:

2D Nema 34 行星减速箱图纸:

Nema 34 步进电机图纸:

适配驱动器:

2D Nema 34 行星减速箱图纸:

Nema 34 步进电机图纸:

适配驱动器:
