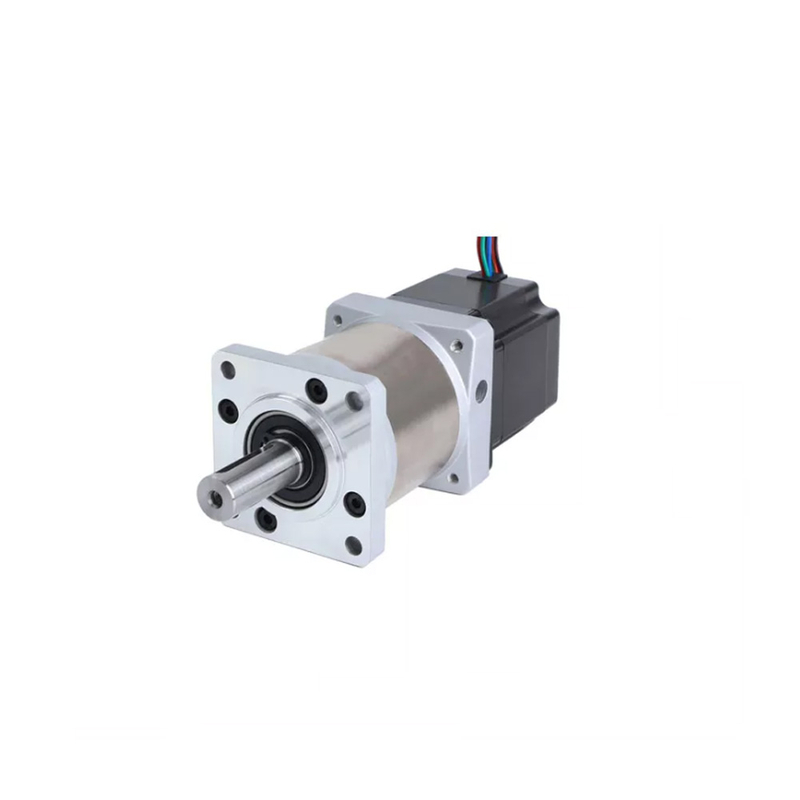

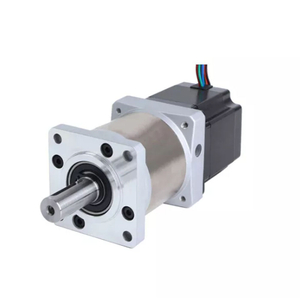

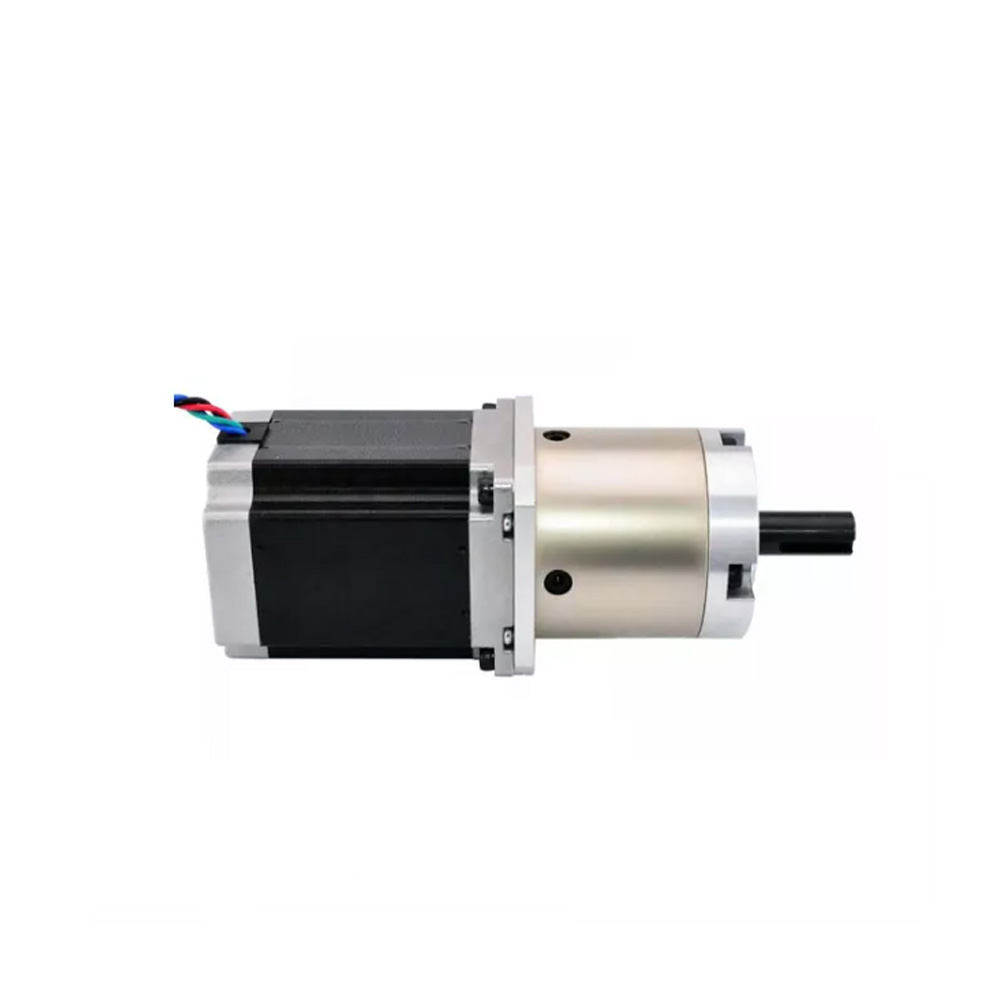

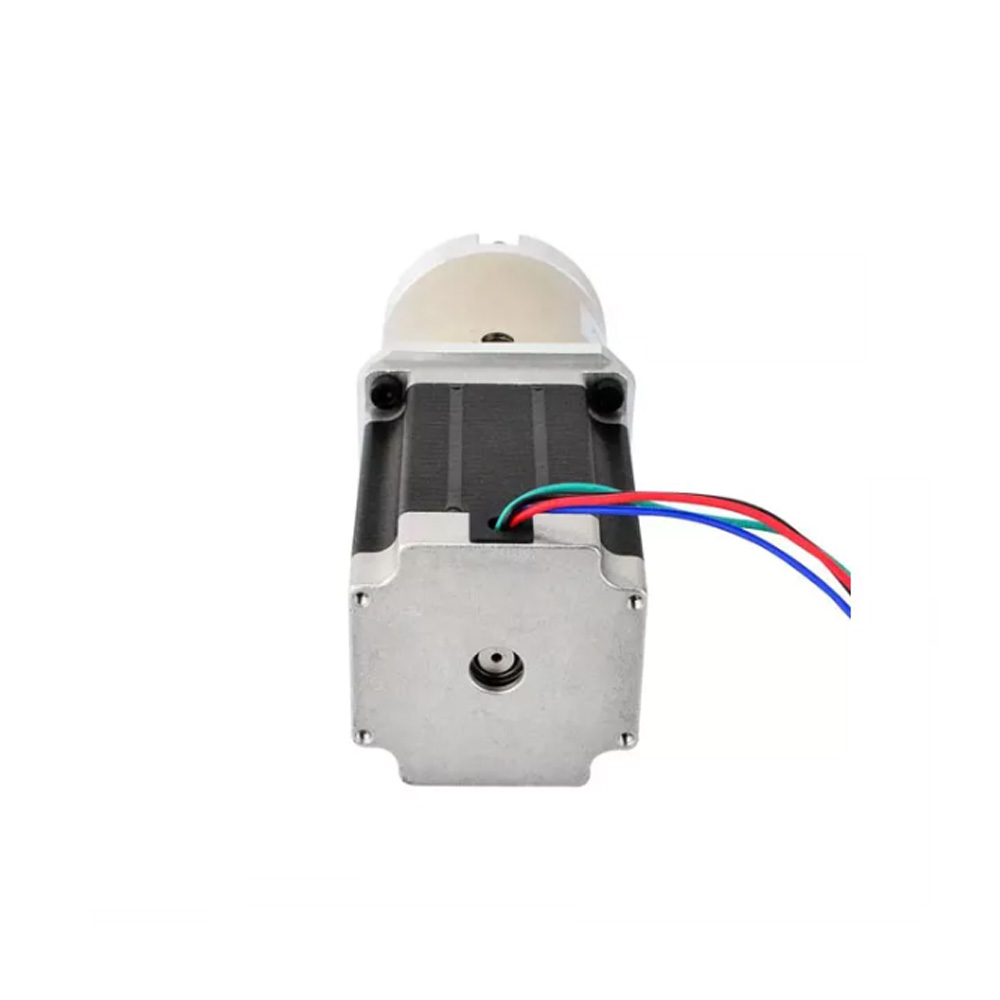

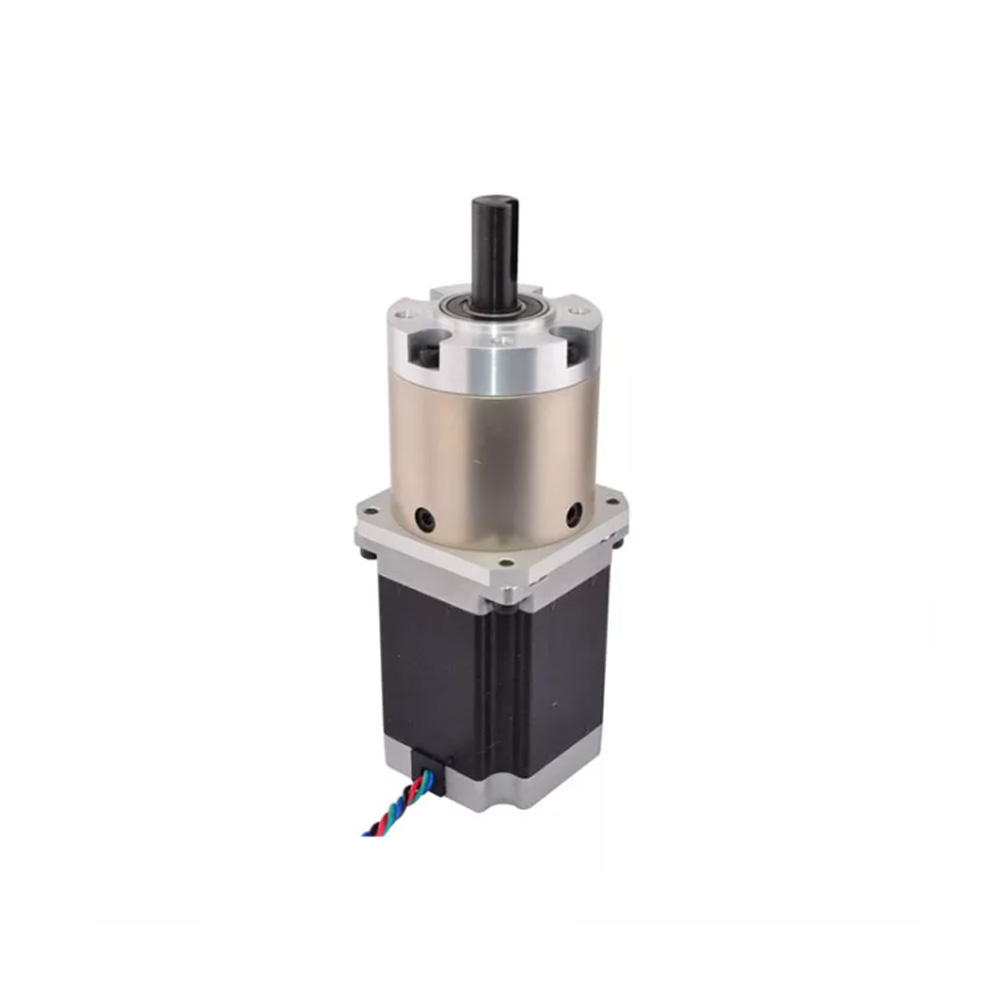

JK60HS100-2804 Nema 24 两相混合式步进马达 精密行星减速箱步进电机 1.8° 60x60mm

JK-HPR60-L 系列 精密行星减速箱规格:

型号	/	JK-HPR60-L1					JK-HPR60-L2
减速比	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
减速级数	/	1					2
减速箱长度	mm	92					108
额定扭矩	N.m	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
故障停止扭矩	N.m	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
回程间隙	arcmin	≤15 arcmin					≤20 arcmin
满载效率	%	96					94
适配电机尺寸	mm	Φ8-14 / Φ38.1-2/ F47.14-M4					Φ8-14 / Φ38.1-2 / F47.14-M4
额定输入速度	Rpm	3000					3000
最大输入速度	Rpm	6000					6000
平均寿命	h	20000					20000
轴向力	N	230					230
径向力	N	400					400
噪音值	dB	≤65					≤65
防护等级	IP	IP54					IP54
工作温度	℃	-20 to +150					-20 to +150
输出轴键标准	/	键槽					键槽

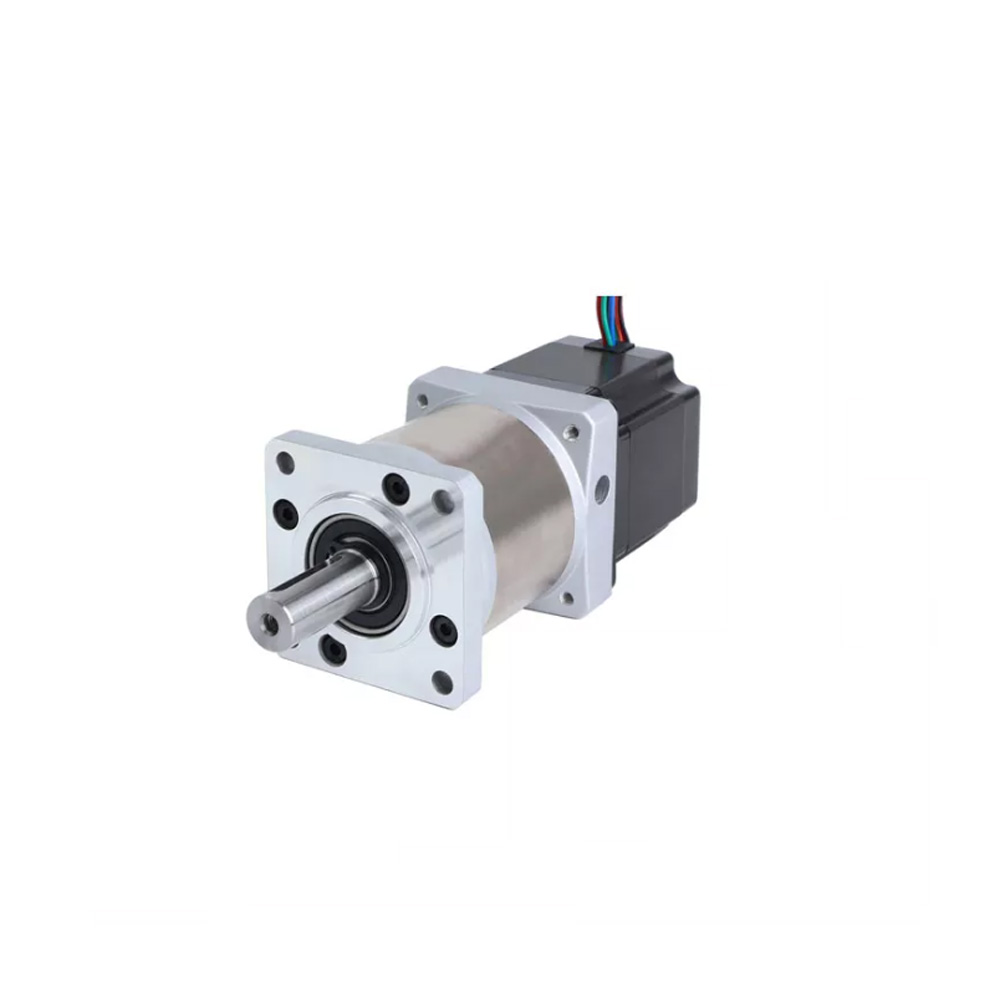

JK-HPS60-L 系列 精密行星减速箱规格:

模型	/	JK-HPS60-L1					JK-HPS60-L2
减速比	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
减速级数	/	1					2
减速箱长度	mm	92					108
额定扭矩	N.m	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
故障停止扭矩	N.m	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
回程间隙	arcmin	≤15 arcmin					≤20 arcmin
满载效率	%	96					94
适配电机尺寸	mm	Φ8-14 / Φ38.1-2/ F47.14-M4					Φ8-14 / Φ38.1-2 / F47.14-M4
额定输入速度	Rpm	3000					3000
最大输入速度	Rpm	6000					6000
平均寿命	h	20000					20000
轴向力	N	230					230
径向力	N	400					400
噪音值	dB	≤65					≤65
防护等级	IP	IP54					IP54
工作温度	℃	-20 to +150					-20 to +150
输出轴键标准	/	键槽					键槽

JK-HPS60-LSW 方头 系列 精密行星减速箱规格:

型号	/	JK-HPS60-L1SW					JK-HPS60-L2SW
减速比	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
减速级数	/	1					2
减速箱长度	mm	108.5					124.5
额定扭矩	N.m	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
故障停止扭矩	N.m	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
回程间隙	arcmin	≤15 arcmin					≤20 arcmin
满载效率	%	96					94
适配电机尺寸	mm	Φ8-30/ Φ38.1-2/ F47.14-M4					Φ8-30 / Φ38.1-2 / F47.14-M4
额定输入速度	Rpm	3000					3000
最大输入速度	Rpm	6000					6000
平均寿命	h	20000					20000
轴向力	N	230					230
径向力	N	400					400
噪音值	dB	≤65					≤65
防护等级	IP	IP54					IP54
工作温度	℃	-20 to +150					-20 to +150
输出轴键标准	/	键槽					键槽

JK-HPR60-LSW 圆头 系列 精密行星减速箱规格:

型号	/	JK-HPR60-L1SW					JK-HPR60-L2SW
减速比	/	3	4	5	7	10	16	20	25	28	30	35	40	50	70	100
减速级数	/	1					2
减速箱长度	mm	108.5					124.5
额定扭矩	N.m	16	25	28	20	10	30	30	32	30	30	30	25	25	20	10
故障停止扭矩	N.m	32	50	56	40	20	60	60	64	60	60	60	50	50	40	20
回程间隙	arcmin	≤15 arcmin					≤20 arcmin
满载效率	%	96					94
适配电机尺寸	mm	Φ8-30/ Φ38.1-2/ F47.14-M4					Φ8-30 / Φ38.1-2 / F47.14-M4
额定输入速度	Rpm	3000					3000
最大输入速度	Rpm	6000					6000
平均寿命	h	20000					20000
轴向力	N	230					230
径向力	N	400					400
噪音值	dB	≤65					≤65
防护等级	IP	IP54					IP54
工作温度	℃	-20 to +150					-20 to +150
输出轴键标准	/	键槽					键槽

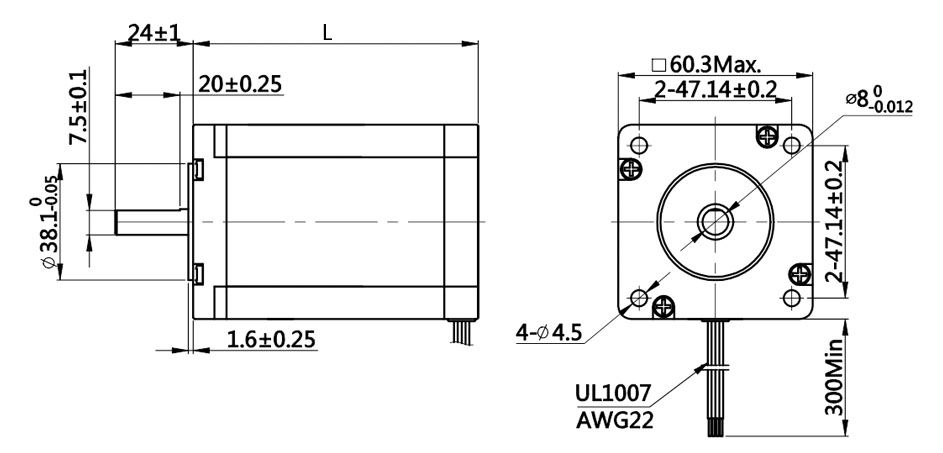

Nema 24 步进电机尺寸:

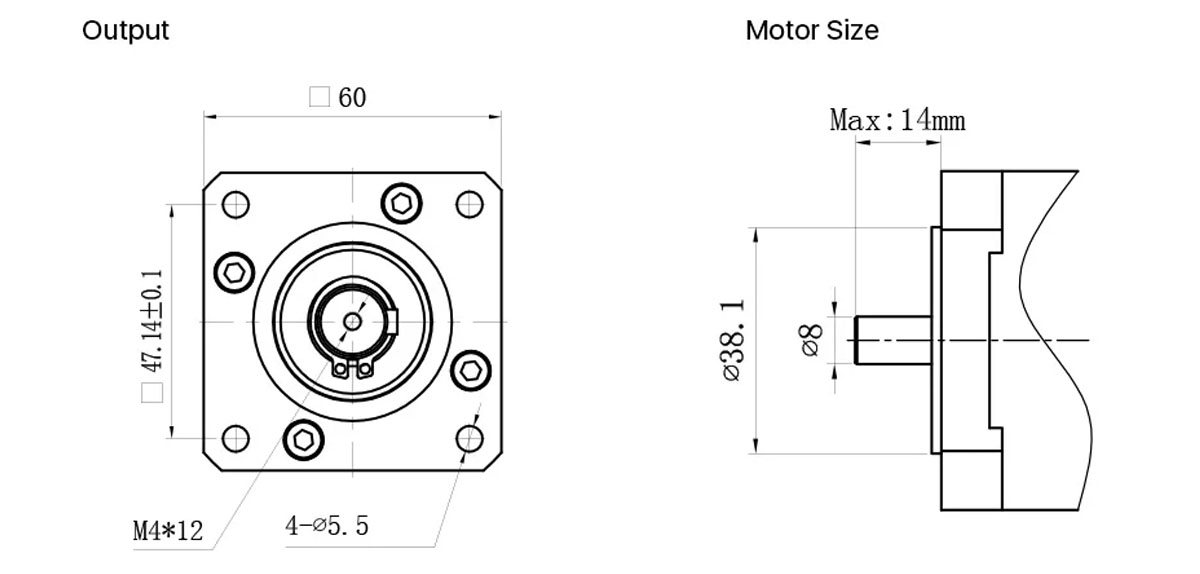

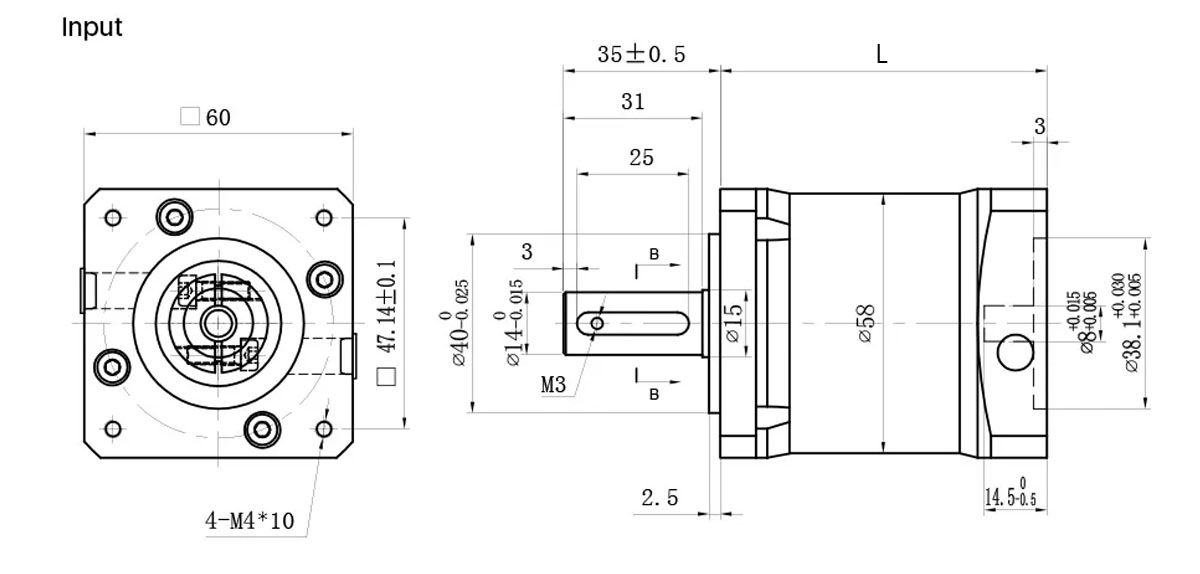

Nema 24 JK-HPR60 or HPS60 L 系列 精密行星减速箱尺寸:

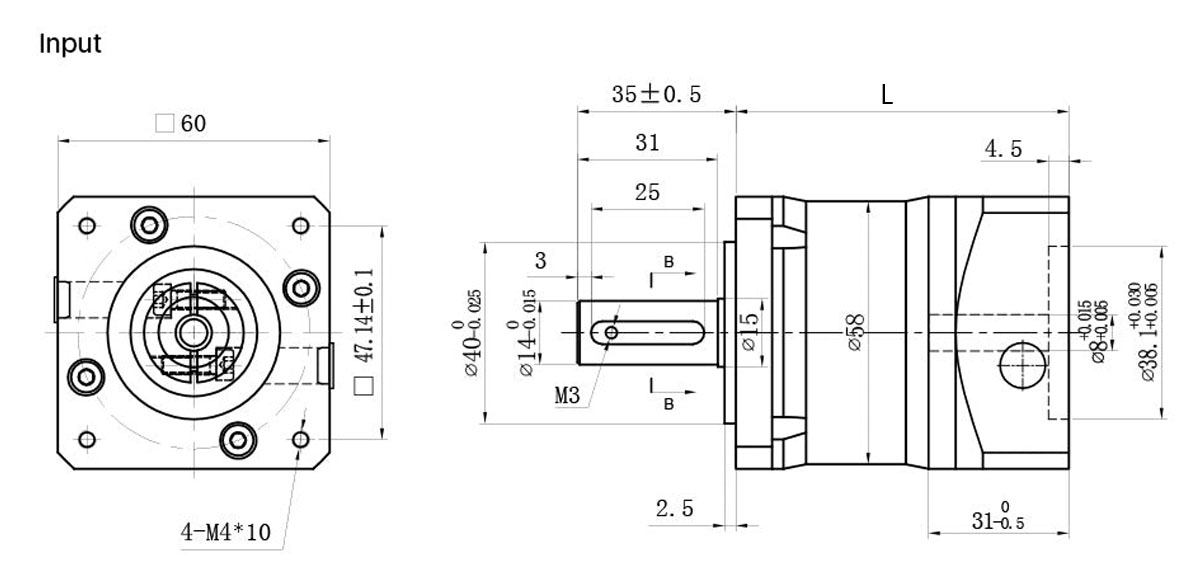

Nema 24 JK-HPR60/HPS60-LSW 系列 精密行星减速箱尺寸:

其他可选配件：

选配：接插件、齿轮箱/减速箱、编码器、刹车、一体机。

步进电机轴定制：

步进电机性能定制:

2D Nema 24 行星减速箱图纸:

JK-HPR60-L1.pdf

JK-HPR60-L2.pdf

JK-HPS60-L1.pdf

JK-HPS60-L2.pdf

JK-HPR60-L1SW.pdf

JK-HPR60-L2SW.pdf

JK-HPS60-L1SW.pdf

JK-HPS60-L2SW.pdf

Nema 24 步进电机图纸:

适配驱动器:

JKDM542 步进驱动器

JKD5056S 步进驱动器
