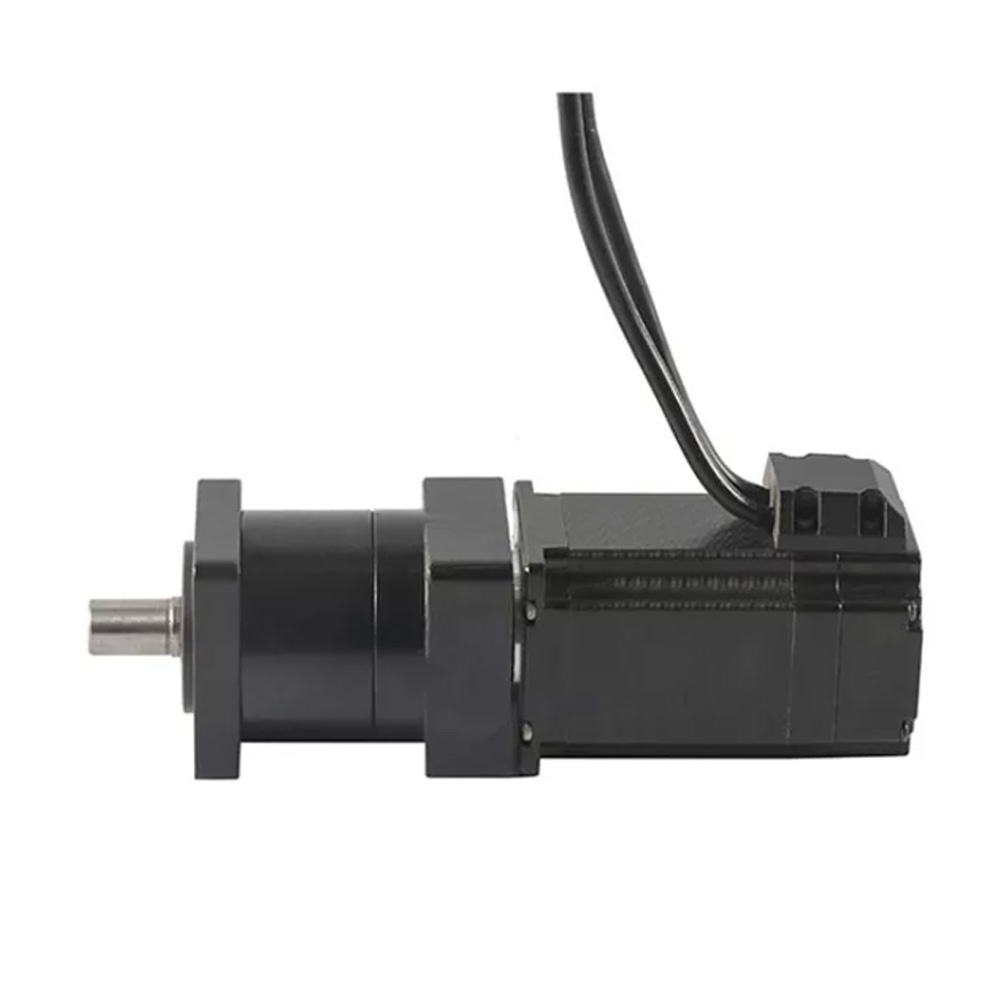

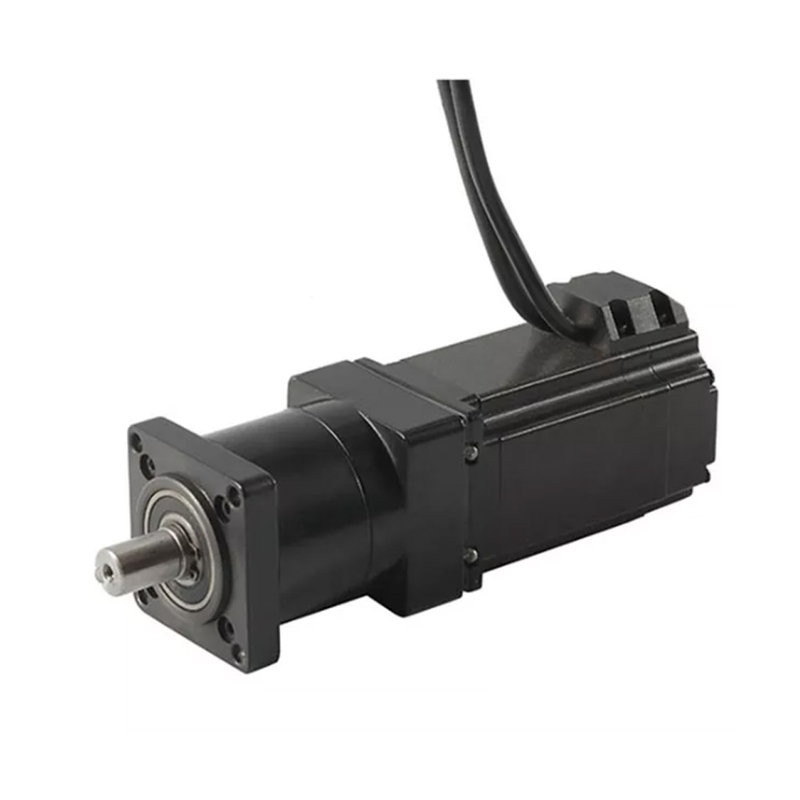

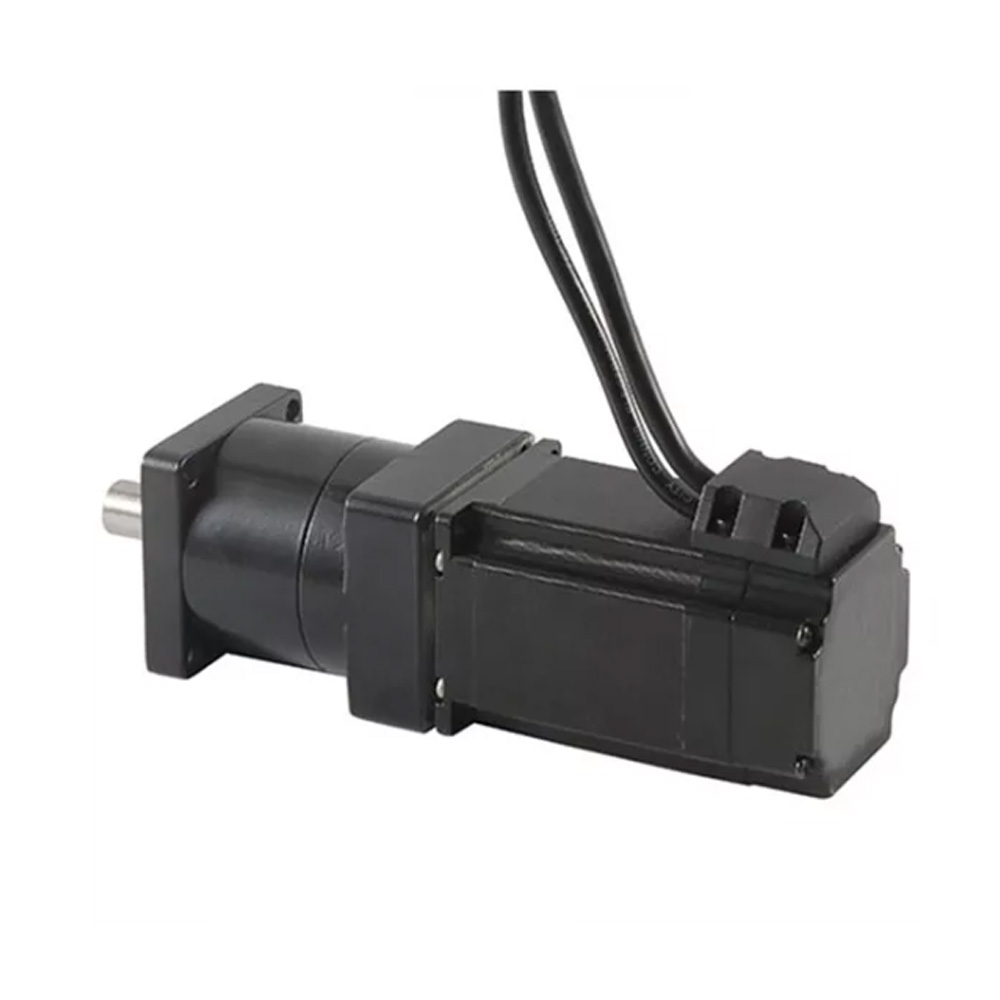

JK86HS78-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

型号：
JK86HS78-6004 配 JK-PX86 减速箱系列
产品品牌：
JKONGMOTOR
步进电机类别：
带减速机混合式步进电机
相数：
2相
步进机座尺寸(mm)：
NEMA34 (86mm)
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
适配驱动器：
JKDM860H, JKD2060H
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

86HS 混合式步进电机基本性能：

基本性能
项目	性能
步距角	1.8°
温升	80℃max
环境温度	-20℃~+50℃
绝缘电阻	100 MΩ Min. ,500VDC
电气强度	500VAC for 1minute
径向间隙	0.02Max. (450g-load)
轴向间隙	0.08Max. (450g-load)
最大径向压力	220N (20mm from the flange)
最大轴向压力	60N

步进电机参数：

步进电机参数
型号	/	JK86HS78-6004
相数	/	2
步距角	°	1.8
机身长度	mm	78
电流	A	6.0
电阻	Ω	0.37
电感	mH	3.4
静转矩	N.m	4.6
引线数	No.	4
转子惯量	g.cm²	1400
重量	kg	2.3
电机轴	/	圆轴
适配驱动	/	JKDM860H / JKD2060H
可选配件	/	接插件、齿轮箱、编码器、刹车、一体机

上一条:

下一条:

步进减速电机 86步进电机 86步进电机套装 nema34 闭环步进电机行星减速步进电机减速步进电动机厂家步进减速电动机步进电机减速机减速步进电机减速步进电机厂家

相关产品

JK86HS155-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK86HS126-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK86HS115-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK60HS111-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS100-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS88-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS67-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS56-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK57HS112-4204 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS112-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS100-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS82-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS76-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS56-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS51-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS41-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK42HS60-1206 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

JK42HS60-1704 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

JK42HS48-1206 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

JK42HS48-1684 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

减速级数	/	1					2						3
减速比	/	3	4	5	6	8	10	16	20	24	30	36	52	64	96	100	144	216
长度	mm	81					95						109
额定扭矩	N.m	30					50						60
最大扭矩	N.m	50					80						100
满载效率	%	95					90						85
回程间隙	arcmin	≤18					≤30						≤50
重量	Kg	1.65					2.15						3.3
噪音值	dB	≤60					≤65						≤75
额定输入速度	rpm	≤3000
防护等级	IP	IP65
工作寿命	H	20000
安装方式	/	法兰

减速级数	/	1					2						3
减速比	/	3	4	5	6	8	10	16	20	24	30	36	52	64	96	100	144	216
长度	mm	81					95						109
额定扭矩	N.m	30					50						60
最大扭矩	N.m	50					80						100
满载效率	%	95					90						85
回程间隙	arcmin	≤18					≤30						≤50
重量	Kg	1.65					2.15						3.3
噪音值	dB	≤60					≤65						≤75
额定输入速度	rpm	≤3000
防护等级	IP	IP65
工作寿命	H	20000
安装方式	/	法兰

JK86HS78-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

86HS 混合式步进电机基本性能：

步进电机参数：

86HS 混合式步进电机基本性能：

步进电机参数：

JK-PX86-L 系列普通行星减速箱规格:

JK-PX86-L 系列普通行星减速箱规格:

Nema 34 步进电机尺寸:

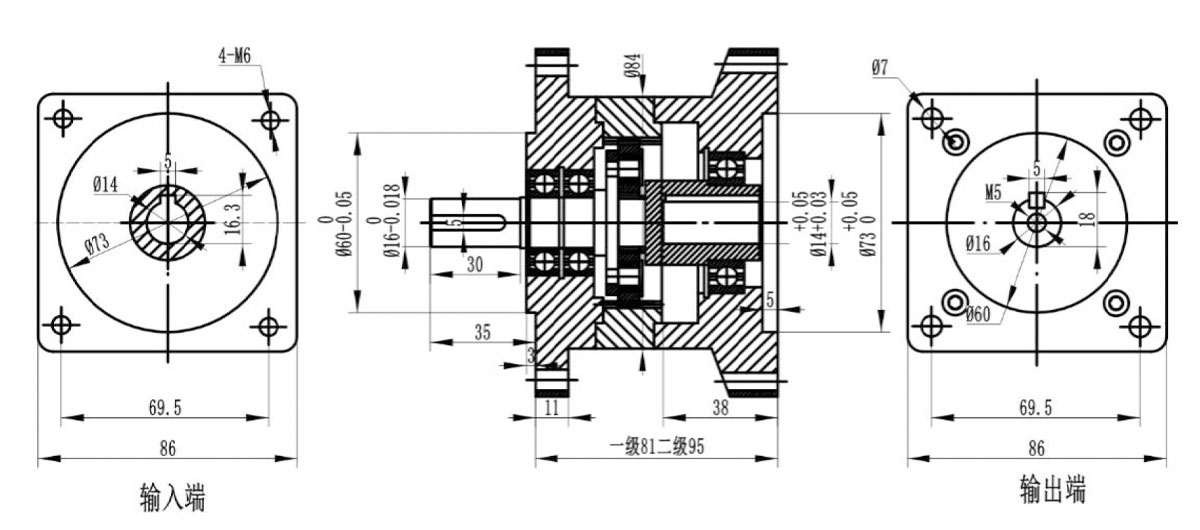

Nema 34 JK-PX86-L 行星减速箱尺寸:
