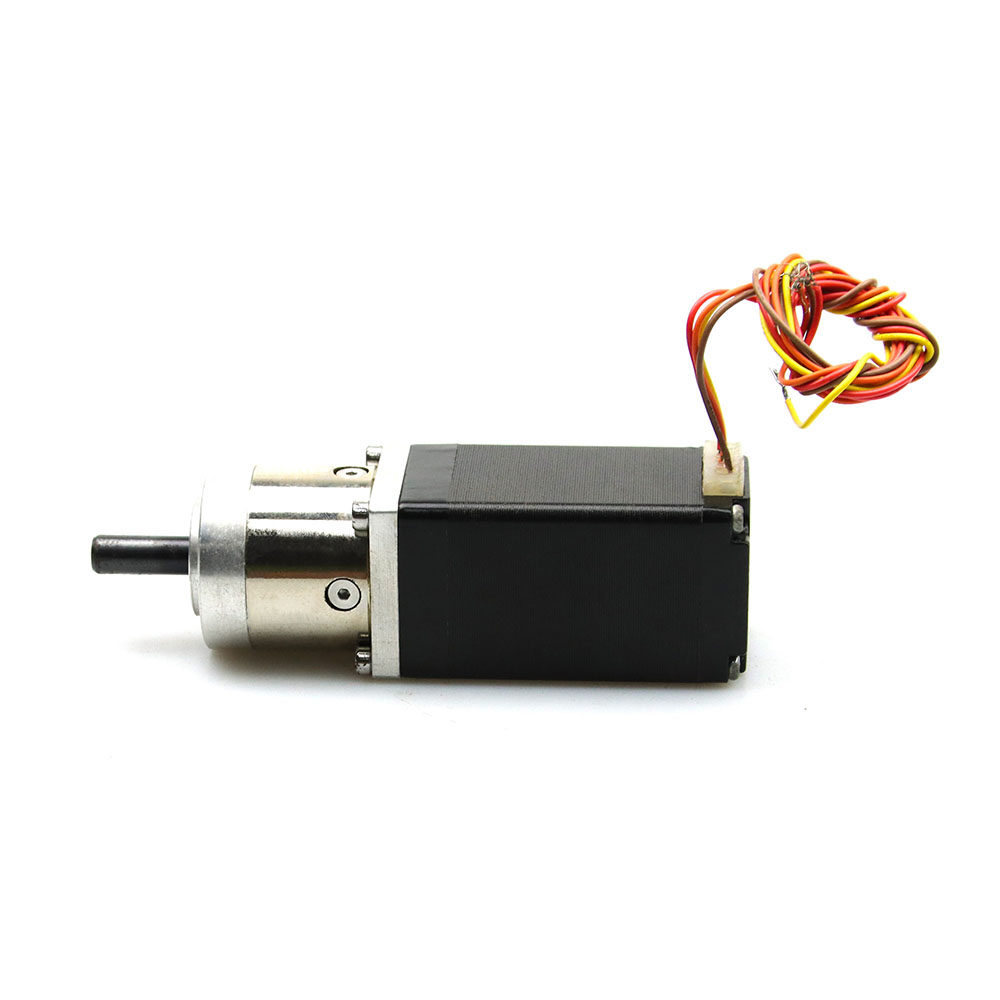

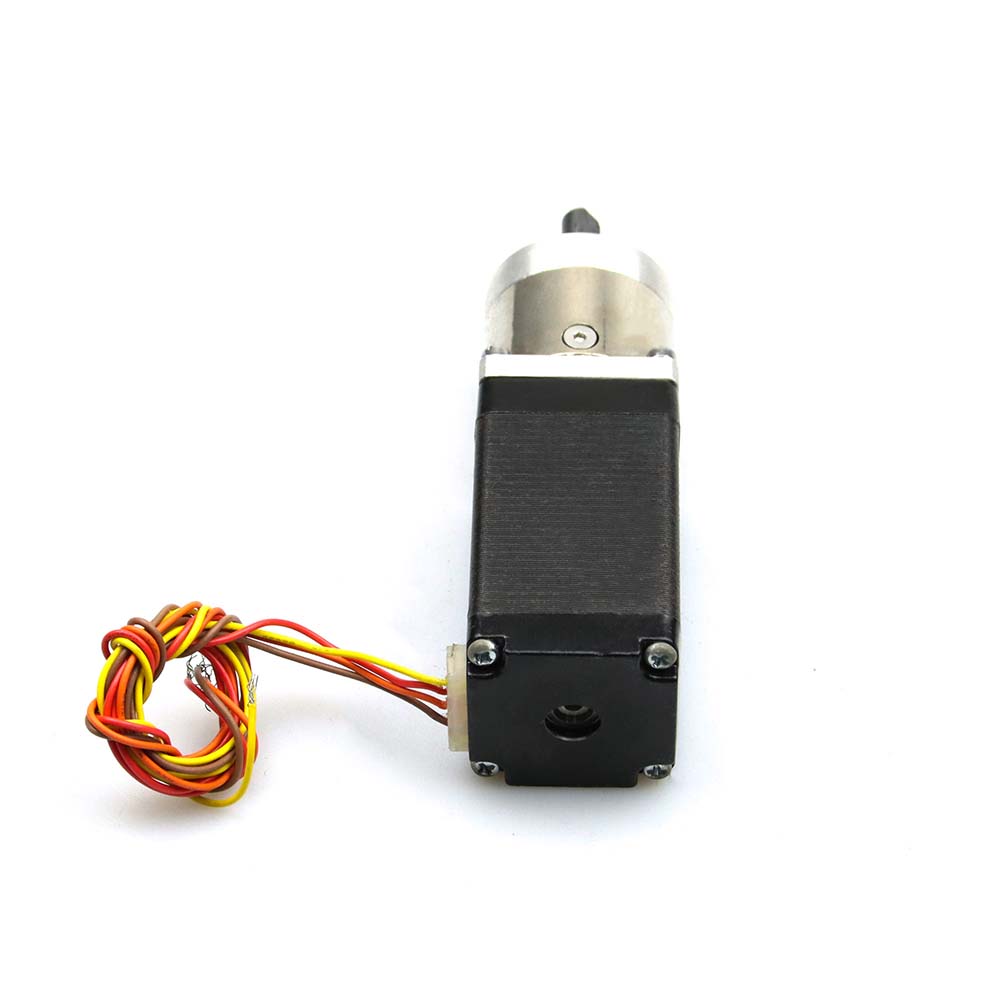

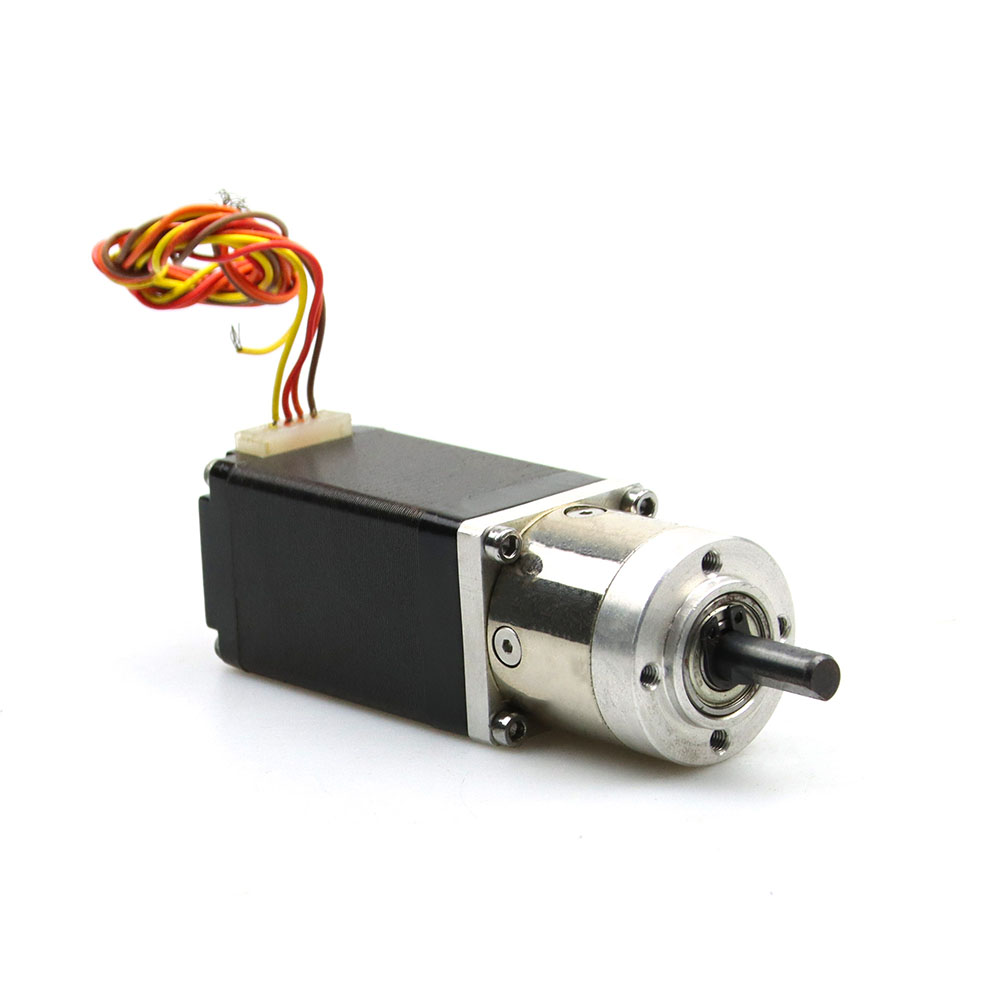

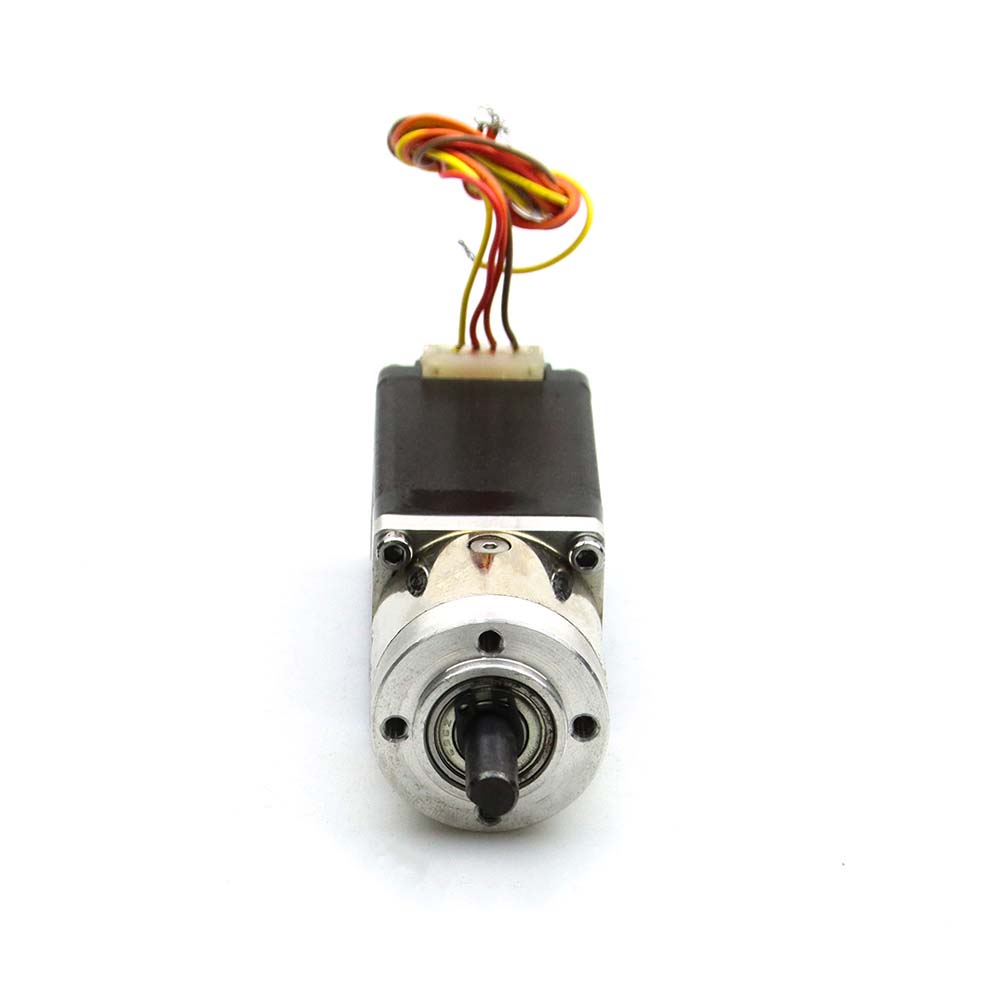

JK28HS45-0674 Nema 11 两相混合式步进马达行星减速步进电机 1.8° 28x28mm

型号：
JK28HS45-0674 配 JK-HPR28 减速箱系列
产品品牌：
JKONGMOTOR
步进电机类别：
带减速机混合式步进电机
相数：
2相
步进机座尺寸(mm)：
NEMA11 (28mm)
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

28HS 混合式步进电机基本性能：

基本性能
项目	性能
步距角	1.8°
温升	80℃max
环境温度	-20℃~+50℃
绝缘电阻	100 MΩ Min. ,500VDC
电气强度	500VAC for 1minute
径向间隙	0.02Max. (450g-load)
轴向间隙	0.08Max. (450g-load)
最大径向压力	28N (20mm from the flange)
最大轴向压力	10N

步进电机参数：

步进电机参数
型号	/	JK28HS45-0674
相数	/	2
步距角	°	1.8
机身长度	mm	45
电流	A	0.67
电阻	Ω	6.8
电感	mH	4.9
静转矩	g.cm	950
引线数	No.	4
转子惯量	g.cm²	12
重量	kg	0.14
电机轴	/	圆轴
适配驱动	/
可选配件	/	接插件、齿轮箱、编码器、刹车、一体机

上一条:

下一条:

步进电机配减速箱高扭矩步进电机配减速箱小型步进电机配减速箱步进电机配减速箱和编码器步进电机配行星减速箱 nema 11 减速步进电机减速步进电机减速箱步进电机 28byj 48 步进电机带减速箱带减速齿轮箱的步进电机

相关产品

JK86HS155-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK86HS126-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK86HS78-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK86HS115-6004 Nema 34 两相混合式步进马达行星减速步进电机 1.8° 86x86mm

JK60HS111-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS100-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS88-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS67-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK60HS56-2804 Nema 24 两相混合式步进马达行星减速步进电机 1.8° 60x60mm

JK57HS112-4204 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS112-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS100-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS82-3004 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS76-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS56-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS51-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK57HS41-2804 Nema 23 两相混合式步进马达行星减速步进电机 1.8° 57x57mm

JK42HS60-1206 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

JK42HS60-1704 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

JK42HS48-1206 Nema 17 两相混合式步进马达行星减速步进电机 1.8° 42x42mm

型号	/	JK-HPR28-L1
减速比	/	4	5	7	10
减速级数	/	1
减速器长度	mm	53
额定输出扭矩	N.m	2	2	2	1
故障停止扭矩	N.m	4	4	4	2
回程间隙	arcmin	≤15 arcmin
满载效率	%	96
适配电机尺寸	mm	Φ5-10 / Φ22-2.5 / F23-M2.5
额定输入速度	Rpm	1000
最大输入速度	Rpm	2000
平均寿命	h	20000
轴向力	N	100
径向力	N	300
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	D轴 / 出轴扁丝

型号	/	JK-HPR28-L2
减速比	/	16	20	25	28	30	35	40	45	50	70	100
减速级数	/	2
减速器长度	mm	61
额定输出扭矩	N.m	4	4	4	4	4	4	4	4	3	3	3
故障停止扭矩	N.m	8	8	8	8	8	8	8	8	6	6	6
回程间隙	arcmin	≤20 arcmin
满载效率	%	94
适配电机尺寸	mm	Φ5-10 / Φ22-2.5 / F23-M2.5
额定输入速度	Rpm	1000
最大输入速度	Rpm	2000
平均寿命	h	20000
轴向力	N	100
径向力	N	300
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	D轴 / 出轴扁丝

型号	/	JK-HPR28-L3
减速比	/	64	80	100	125	140	175	200
减速级数	/	3
减速器长度	mm	69
额定输出扭矩	N.m	6	6	6	6	6	6	6
故障停止扭矩	N.m	12	12	12	12	12	12	12
回程间隙	arcmin	≤25 arcmin
满载效率	%	90
适配电机尺寸	mm	Φ5-10 / Φ22-2.5 / F23-M2.5
额定输入速度	Rpm	1000
最大输入速度	Rpm	2000
平均寿命	h	20000
轴向力	N	100
径向力	N	300
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	D轴 / 出轴扁丝

型号	/	JK-HPR28-L1
减速比	/	4	5	7	10
减速级数	/	1
减速器长度	mm	53
额定输出扭矩	N.m	2	2	2	1
故障停止扭矩	N.m	4	4	4	2
回程间隙	arcmin	≤15 arcmin
满载效率	%	96
适配电机尺寸	mm	Φ5-10 / Φ22-2.5 / F23-M2.5
额定输入速度	Rpm	1000
最大输入速度	Rpm	2000
平均寿命	h	20000
轴向力	N	100
径向力	N	300
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	D轴 / 出轴扁丝

型号	/	JK-HPR28-L2
减速比	/	16	20	25	28	30	35	40	45	50	70	100
减速级数	/	2
减速器长度	mm	61
额定输出扭矩	N.m	4	4	4	4	4	4	4	4	3	3	3
故障停止扭矩	N.m	8	8	8	8	8	8	8	8	6	6	6
回程间隙	arcmin	≤20 arcmin
满载效率	%	94
适配电机尺寸	mm	Φ5-10 / Φ22-2.5 / F23-M2.5
额定输入速度	Rpm	1000
最大输入速度	Rpm	2000
平均寿命	h	20000
轴向力	N	100
径向力	N	300
噪音值	dB	≤55
防护等级	IP	IP54
工作温度	℃	-20 to +150
输出轴键标准	/	D轴 / 出轴扁丝

JK28HS45-0674 Nema 11 两相混合式步进马达行星减速步进电机 1.8° 28x28mm

28HS 混合式步进电机基本性能：

步进电机参数：

28HS 混合式步进电机基本性能：

步进电机参数：

JK-HPR28-L1 系列行星减速箱参数：

JK-HPR28-L2系列行星减速箱参数：

JK-HPR28-L3 系列行星减速箱参数：

JK-HPR28-L1 系列行星减速箱参数：

JK-HPR28-L2系列行星减速箱参数：

JK-HPR28-L3 系列行星减速箱参数：

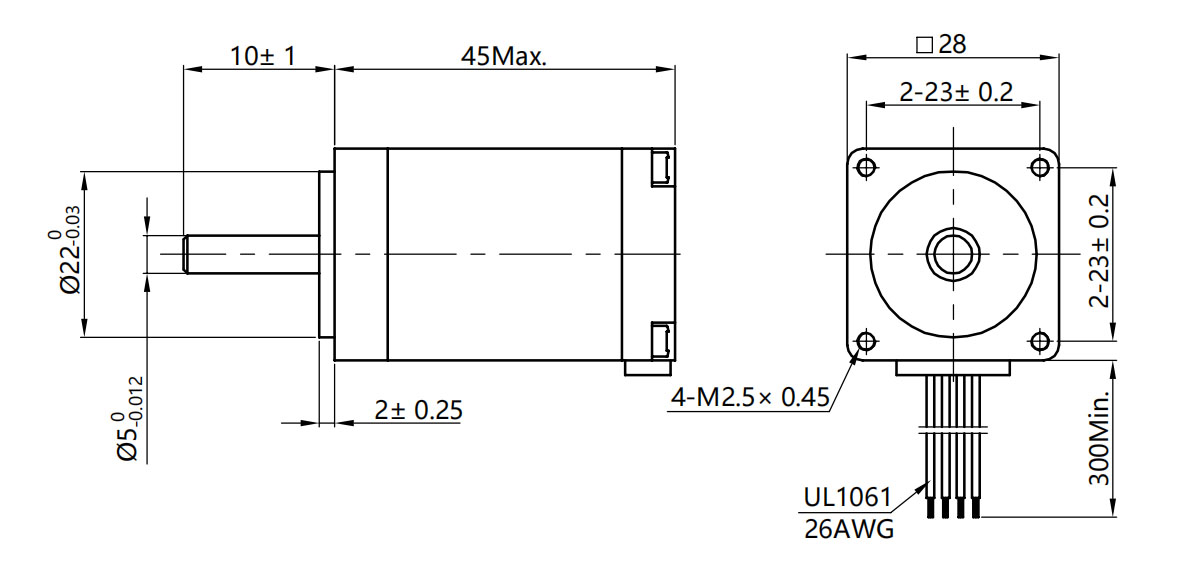

Nema 11 双极步进电机尺寸:

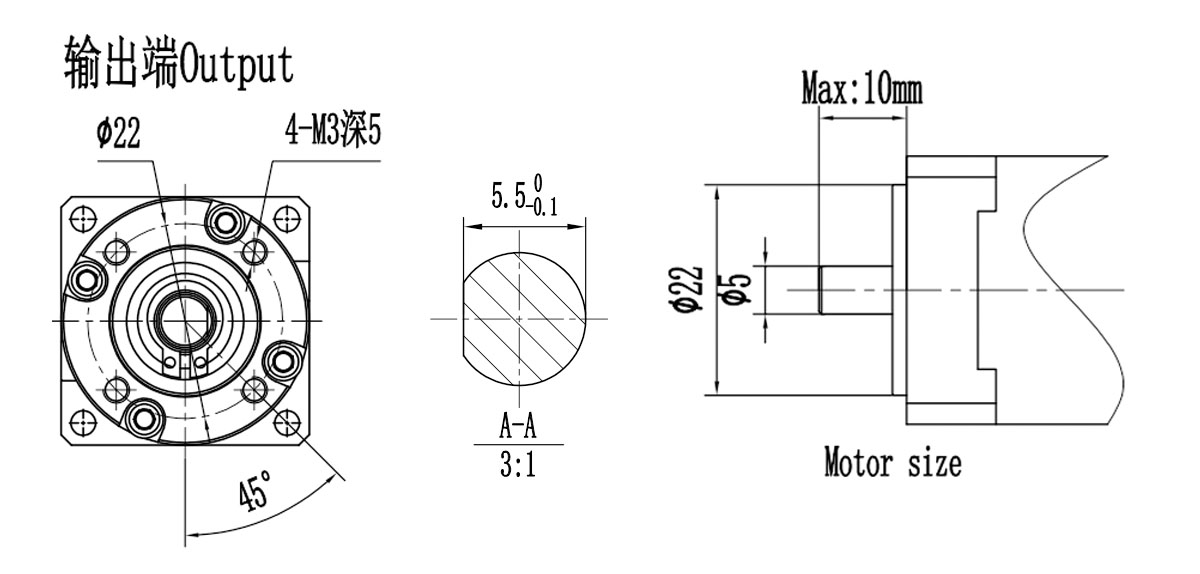

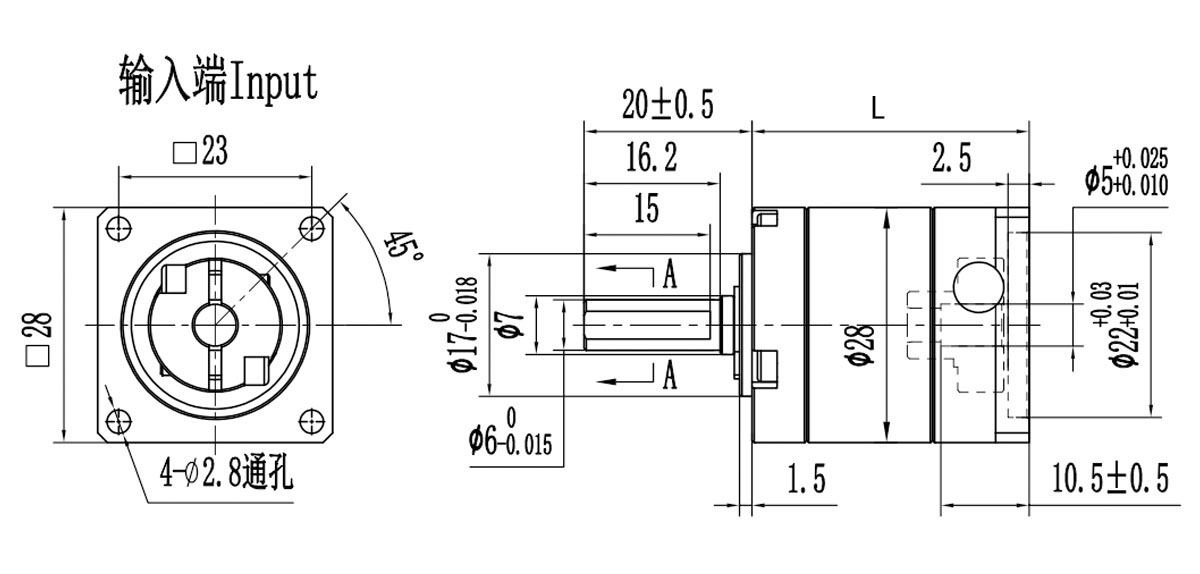

Nema 11 JK-HPR28系列普通行星减速箱尺寸:

Nema 11 双极步进电机尺寸:

Nema 11 JK-HPR28系列普通行星减速箱尺寸:

其他可选配件：

步进电机轴定制：

步进电机性能定制:

其他可选配件：

步进电机轴定制：

步进电机性能定制:

Nema 11 行星减速箱图纸:

Nema 11 双极步进电机图纸:

适配驱动器:

Nema 11 行星减速箱图纸:

Nema 11 双极步进电机图纸:

适配驱动器:
