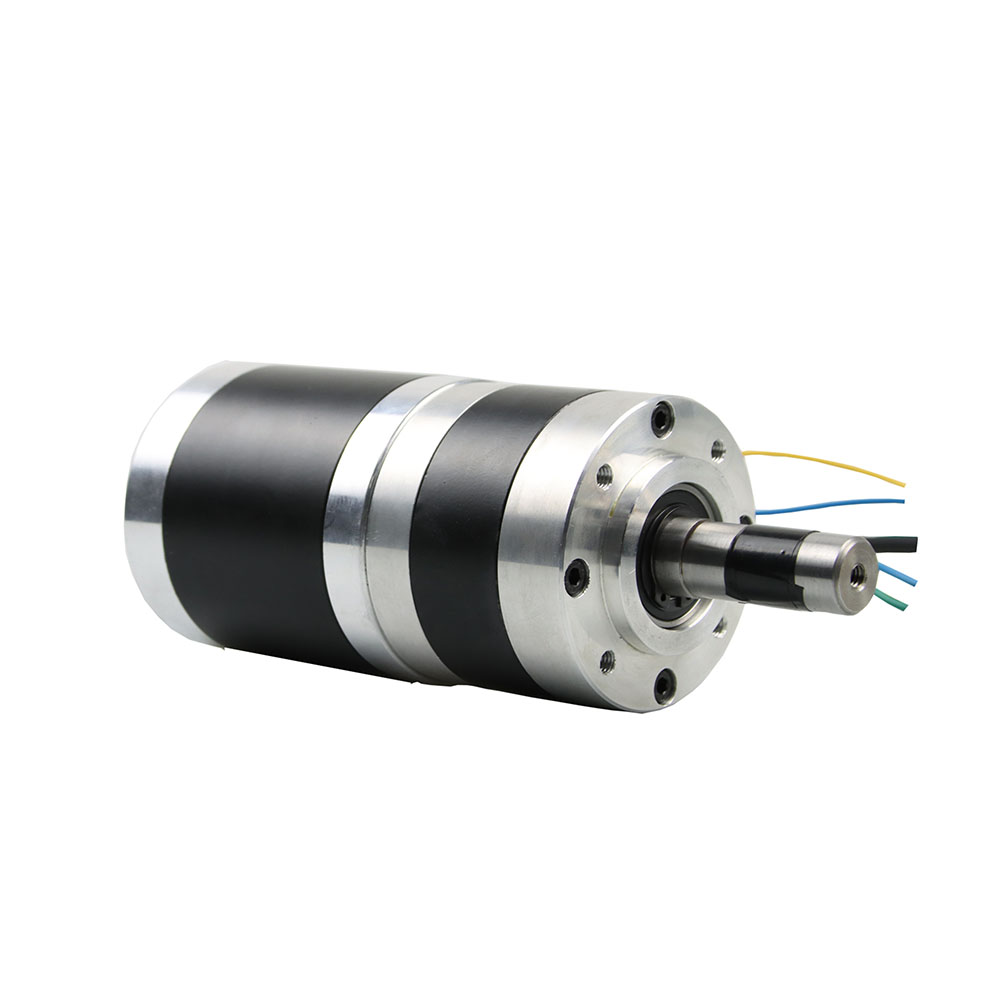

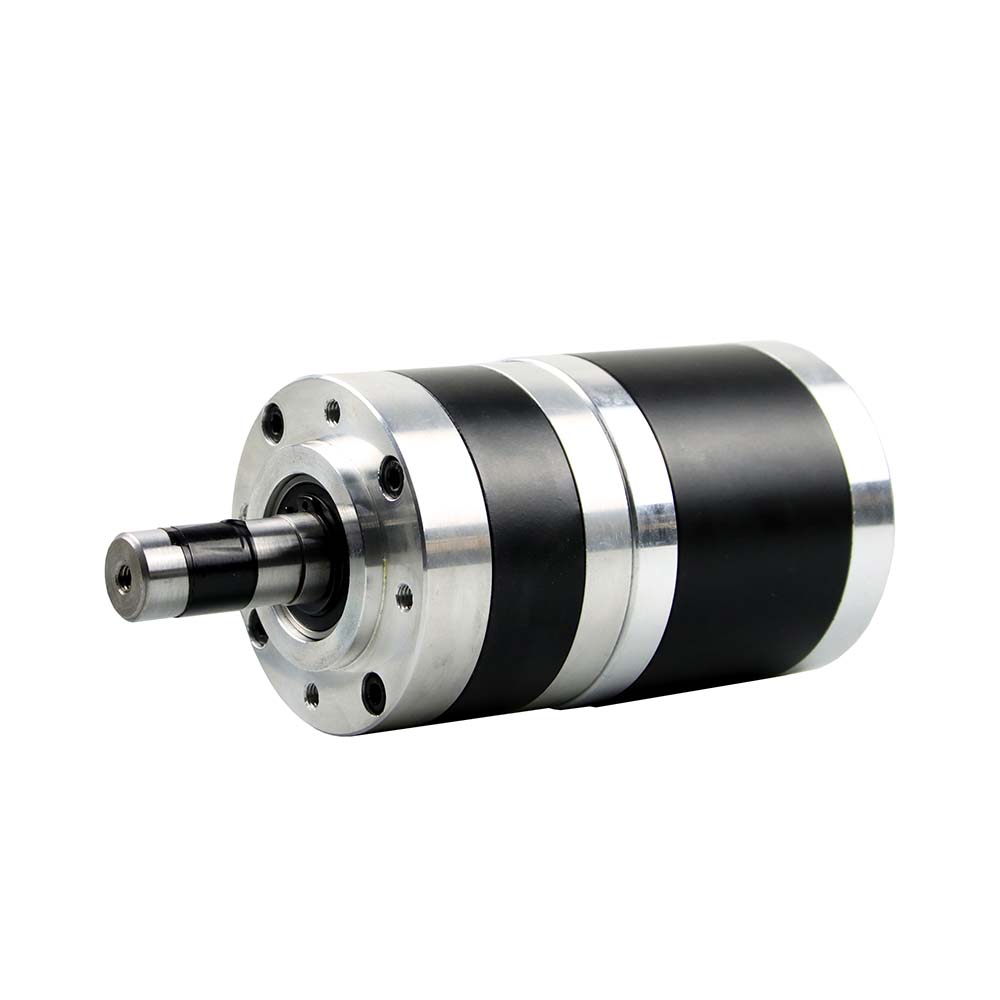

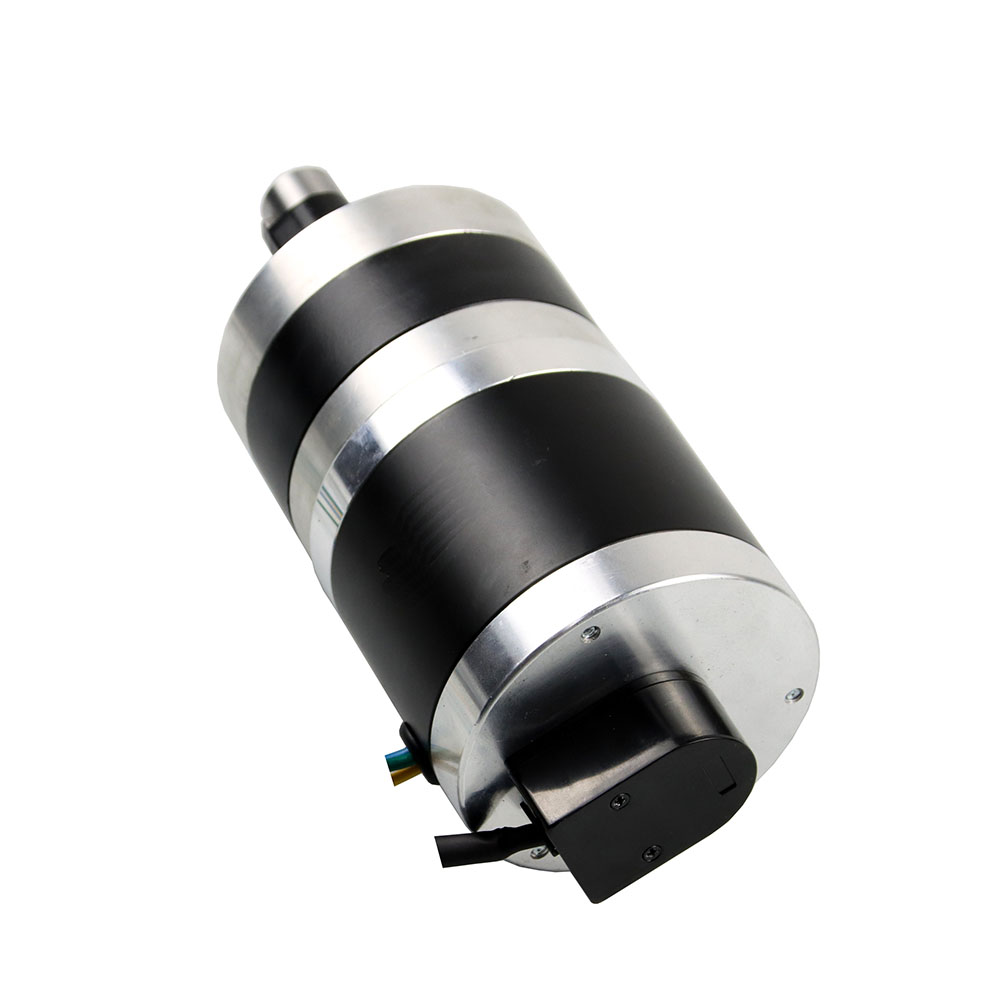

JK80BLS01 48V 直流无刷电机 行星减速无刷电机 1.8° 80x80mm

JK-80PMB800K 行星减速箱规格:

内齿圈材料	金属
输出轴轴承形式	滚动轴承
最大允许径向负载(12mm from flange)	200N
最大允许轴向负载	100N
径向间隙 (靠近法兰处)	≤0.08mm
轴向间隙	≤0.4mm
背隙	≤2.5°
输出轴最大承受压力	1000N

电机轴齿轮型式:

模数	1
齿数	12	13	22
压力角	20°
孔径	10 teeth pinion	Φ7H7	Φ8H7
减速比	1:6.6  1:23  1:26  1:37  1:92  1:138	1:5.31  1:19  1:30  1:74  1:111	1:3.55  1:13  1:50

行星减速箱规格:

减速比	实际减速比	额定允许负载	瞬间允许负载	效率	L (mm)	重量 (g)
1:3.55  1:5.31  1:6.6	1:3.55  1:5.31  1:6.6	8 N.m Max	12 N.m	90%	55.7±0.5	1100
1:13  1:19  1:23	1:12.57  1:18.82  1:23.4	30 N.m Max	45 N.m	81%	72.2±0.5	1500
1:26  1:30  1:37	1:26.05  1:30.08  1:37.4	60 N.m Max	90 N.m	73%	72.2±0.5	1500
1:50  1:74  1:92  1:111  1:138	1:49.62  1:74.28  1:92.37  1:111.2  1:138.28	80 N.m Max	120 N.m	66%	88.5±0.5	1880
输入与输出的旋转方向：同向; 推荐电动机最大输入转速: <4000rpm; 推荐运行工作温度范围: -15℃ ~ +80℃

80BLS 直流无刷电机尺寸:

接线图：

JK-80PMB800K 系类 减速箱尺寸：

电机安装方式：

其他可选配件：

选配：接插件、齿轮箱/减速箱、编码器、刹车、一体机。

步进电机轴定制：

步进电机性能定制:

2D 80BLS 行星减速箱图纸:

JK80BLS01.pdf

JK80BLS系列外形图 .pdf

JK80BLS系列接线图.pdf

80BLS 直流无刷电机图纸:

适配驱动器:

JKBLD750 步进驱动器
