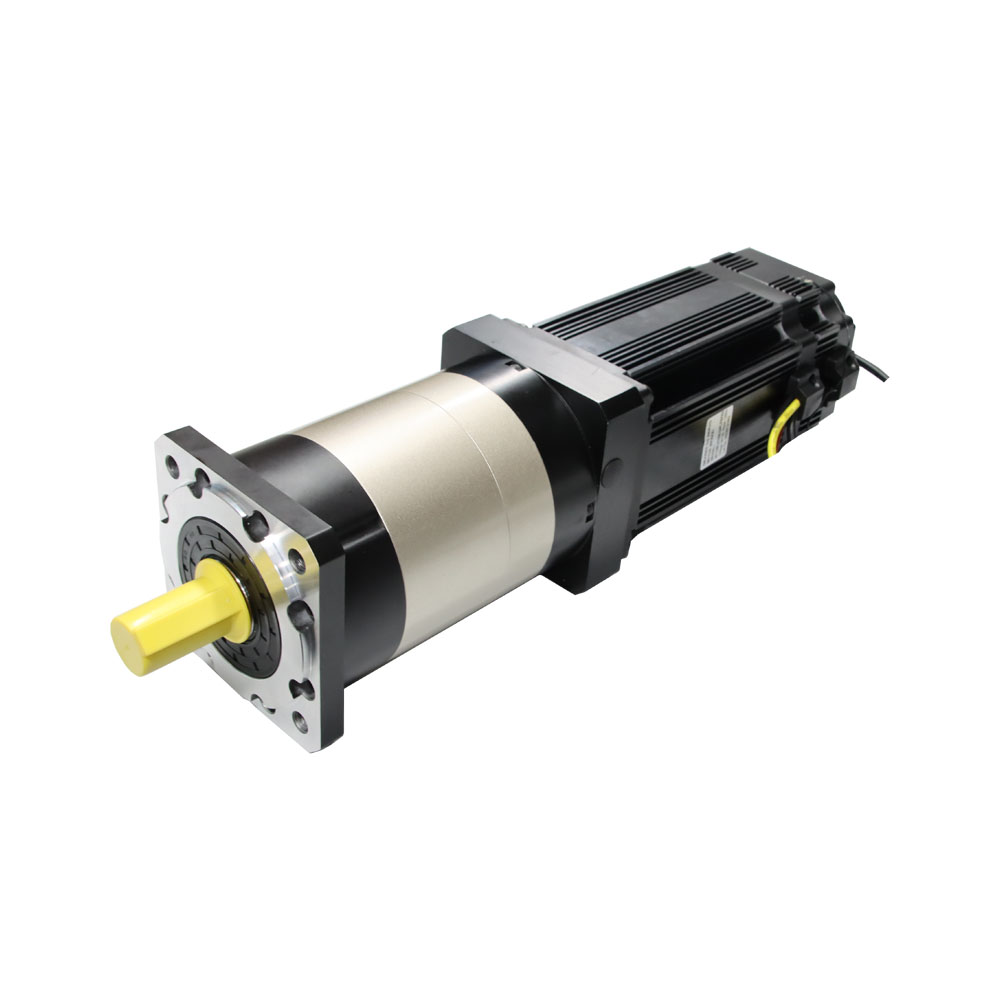

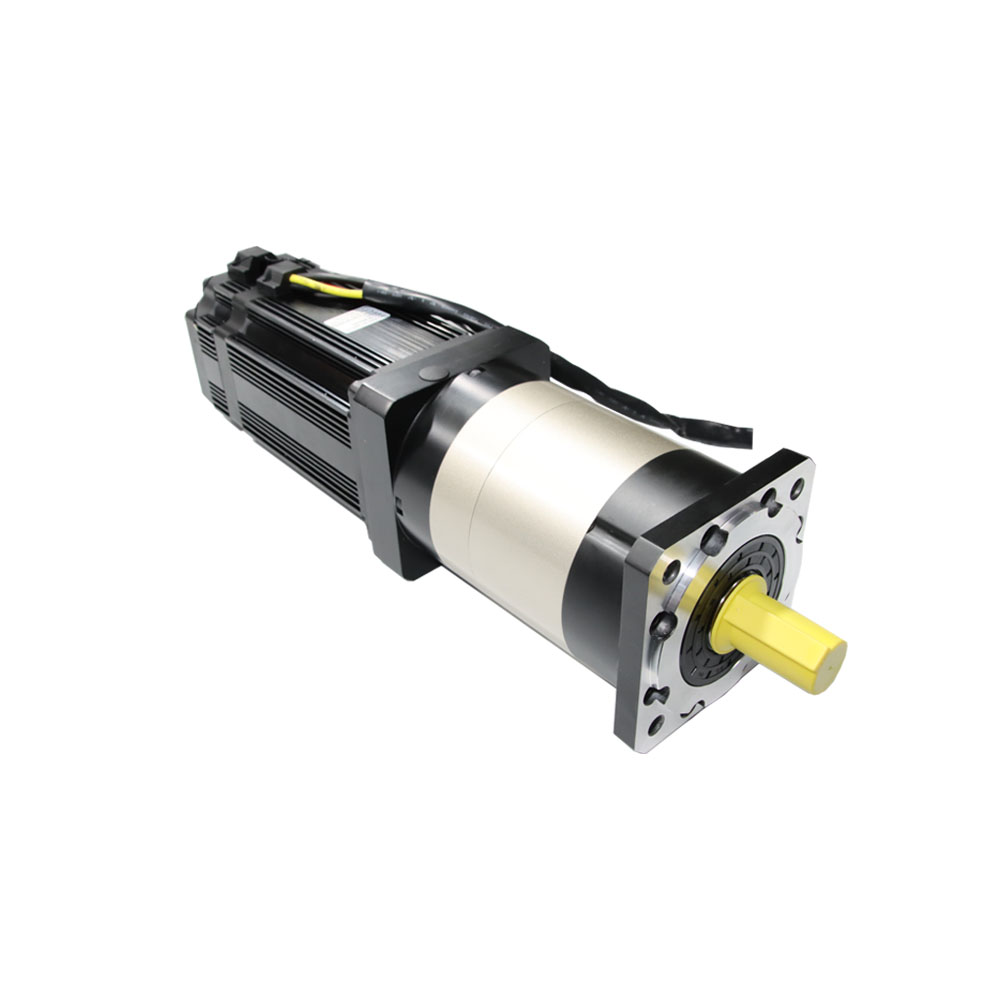

JK110BLS100 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

型号：
JK110BLS100 精密行星减速无刷电机
产品品牌：
JKONGMOTOR
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
无刷机座尺寸(mm)：
110mm
额定电压(VDC)：
310v
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

110无刷电机基本性能：

基本性能
项目	性能
绕组链接方式	星型链接
霍尔分布角度	120度电角度
转轴跳动	0.025mm
径向间隙	0.02mm@450g
轴向间隙	0.08mm@450g
径向最大承受力	300N@20mm from the flange
轴向最大承受力	70N
绝缘等级	Class B
介电强度	1200VDC for one minute
绝缘电阻	100MΩ Min., 500VDC

直流无刷电机参数：

电机参数
型号	/	JK110BLS100
相数	/	3
极数	/	8
额定电压	vdc	310
额定转速	rpm	3000
空载转速	rpm	3400
额定转矩	N.m	5
额定电流	A	5.6
额定功率	W	1570
空载电流	A	1.5
反电势系数	V/Krpm	91.1
转矩常数	N.m/A	0.87
机身长度	mm	184
传感器	/	霍尔

上一条:

下一条:

精密行星减速无刷电机行星减速无刷电机直流无刷减速马达无刷电机配行星减速箱 310v无刷直流马达无刷减速电机无刷减速电机供应商无刷减速电机生产厂家直流无刷减速电机生产厂家直流无刷减速电机厂家

相关产品

JK86BLS125-X015 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x138.5mm

JK86BLS98-X015 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x111.5mm

JK86BLS84 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x98mm

JK86BLS71-X001 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x84.5mm

JK86BLS58-X002 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x71mm

JK80BLS04 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x138mm

JK80BLS03 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x118mm

JK80BLS02 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x98mm

JK80BLS01 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x78mm

JK60BLS04 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x141mm

JK60BLS03 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x120mm

JK60BLS02 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x99mm

JK60BLS01 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x78mm

JK57BLS04 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x107mm

JK57BLS03 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x87mm

JK57BLS02 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x67mm

JK57BLS01 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x47mm

JK57BLS005 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x37mm

JK110BLS125 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS75 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

减速级数	Ⅰ级		Ⅱ 级		Ⅲ 级
减速比	3、4、5、7、10		12、15、16、20、25、28、35、40、50、70、100		64、80、100、120、125、140、175、200、250、280、350、400、500、700、1000
	A	B	A	B	A	B
减速箱长度 (mm)	86	212	118	244	150	276
额定输入转速 (rpm)	3500		3500		3500
最大输入转速(rpm)	6000		6000		6000
最大径向力 (N)	1600		1600		1600
最大轴向力 (N)	1350		1350		1350
空载扭矩 (N.m)	1.3		0.6		0.6
满载效率 (%)	96		94		90
回程间隙 (arcmin)	≤10		≤15		≤18
噪音值 (dB)	≤65		≤65		≤65
重量 (kg)	1.1		1.3		1.5
平均工作寿命 (h)	＞20000 （连续运转寿命减半）
抗性刚扭 (Nm/arcmin)	15
润滑方式	终身润滑
旋转方向	输入输出同向
保护等级	IP65
安装方式	任意

减速比（i）	Ⅰ 级					Ⅱ 级
减速比（i）	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
额定输出扭矩(Nm）	105	230	220	160	100	105	105	260	260	245	260	245	260	245	195	110
最大输出扭矩 (Nm）	210	460	440	320	200	210	210	520	520	490	520	490	520	490	390	220
转子惯量（kg.cm² )	2.63	1.79	1.53	1.41	1.30	2.63	2.63	1.75	1.50	1.49	1.30	1.30	1.30	1.30	2.57	1.30
Ⅲ 级
减速比（i）	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
额定输出扭矩 (Nm）	300	300	300	300	265	300	265	300	265	300	265	300	265	235	125
最大输出扭矩 (Nm）	600	600	600	600	530	600	530	600	530	600	530	600	530	470	250
转子惯量（kg.cm² )	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064

减速级数	Ⅰ级		Ⅱ 级		Ⅲ 级
减速比	3、4、5、7、10		12、15、16、20、25、28、35、40、50、70、100		64、80、100、120、125、140、175、200、250、280、350、400、500、700、1000
	A	B	A	B	A	B
减速箱长度 (mm)	86	212	118	244	150	276
额定输入转速 (rpm)	3500		3500		3500
最大输入转速(rpm)	6000		6000		6000
最大径向力 (N)	1600		1600		1600
最大轴向力 (N)	1350		1350		1350
空载扭矩 (N.m)	1.3		0.6		0.6
满载效率 (%)	96		94		90
回程间隙 (arcmin)	≤10		≤15		≤18
噪音值 (dB)	≤65		≤65		≤65
重量 (kg)	1.1		1.3		1.5
平均工作寿命 (h)	＞20000 （连续运转寿命减半）
抗性刚扭 (Nm/arcmin)	15
润滑方式	终身润滑
旋转方向	输入输出同向
保护等级	IP65
安装方式	任意

减速比（i）	Ⅰ 级					Ⅱ 级
减速比（i）	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
额定输出扭矩(Nm）	105	230	220	160	100	105	105	260	260	245	260	245	260	245	195	110
最大输出扭矩 (Nm）	210	460	440	320	200	210	210	520	520	490	520	490	520	490	390	220
转子惯量（kg.cm² )	2.63	1.79	1.53	1.41	1.30	2.63	2.63	1.75	1.50	1.49	1.30	1.30	1.30	1.30	2.57	1.30
Ⅲ 级
减速比（i）	64	80	100	120	125	140	175	200	250	280	350	400	500	700	1000
额定输出扭矩 (Nm）	300	300	300	300	265	300	265	300	265	300	265	300	265	235	125
最大输出扭矩 (Nm）	600	600	600	600	530	600	530	600	530	600	530	600	530	470	250
转子惯量（kg.cm² )	0.076	0.064	0.075	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064	0.064
