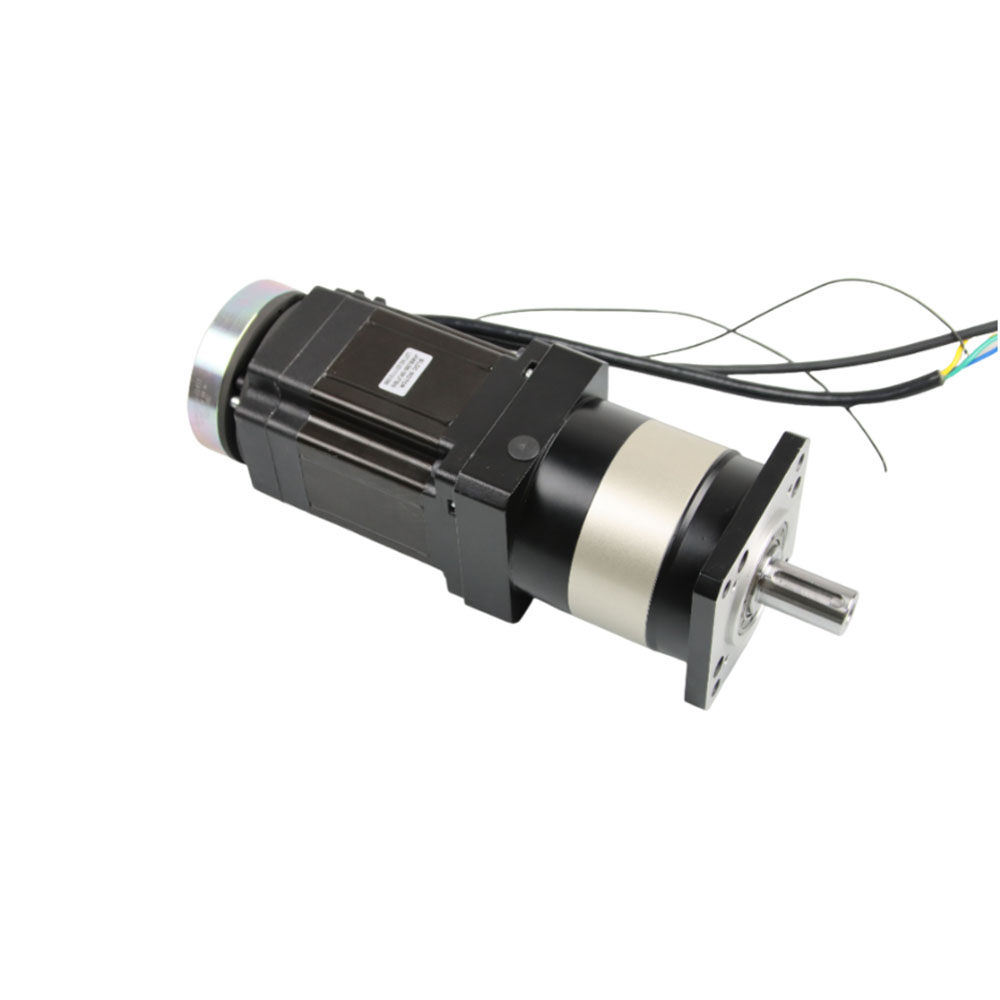

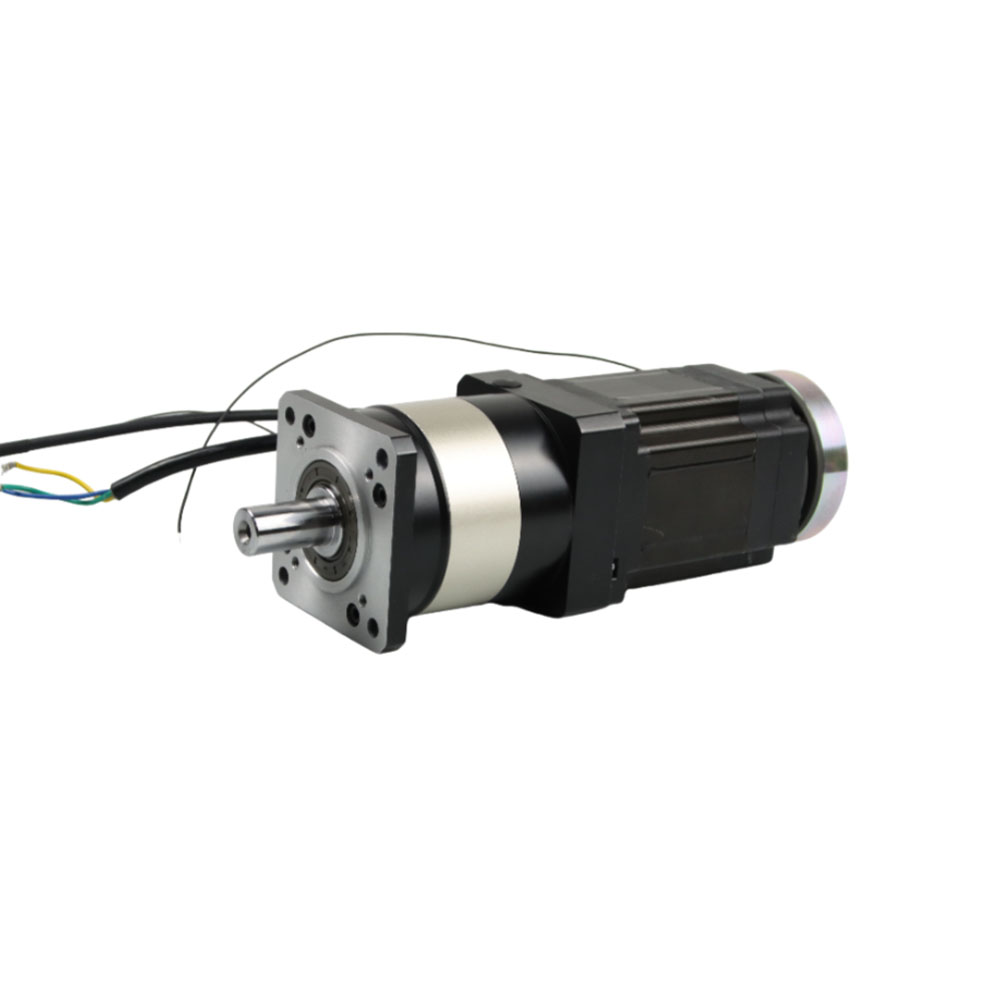

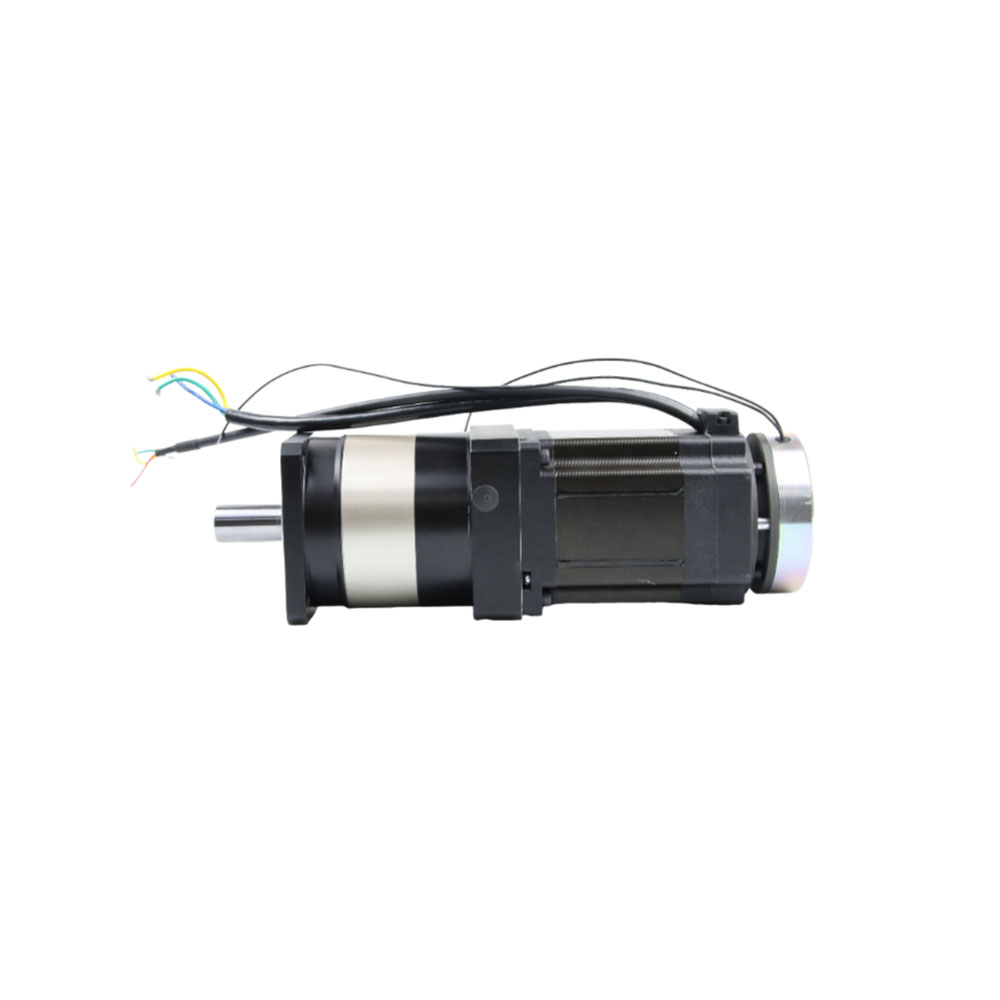

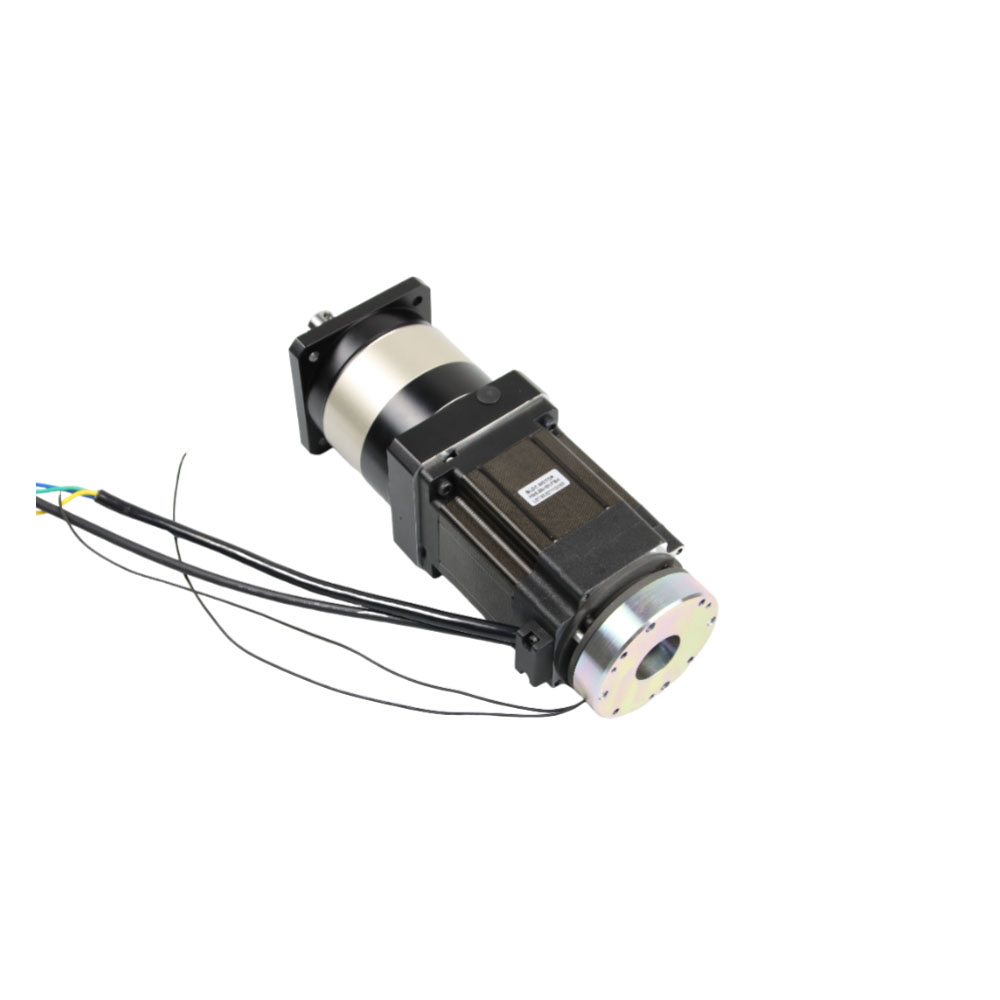

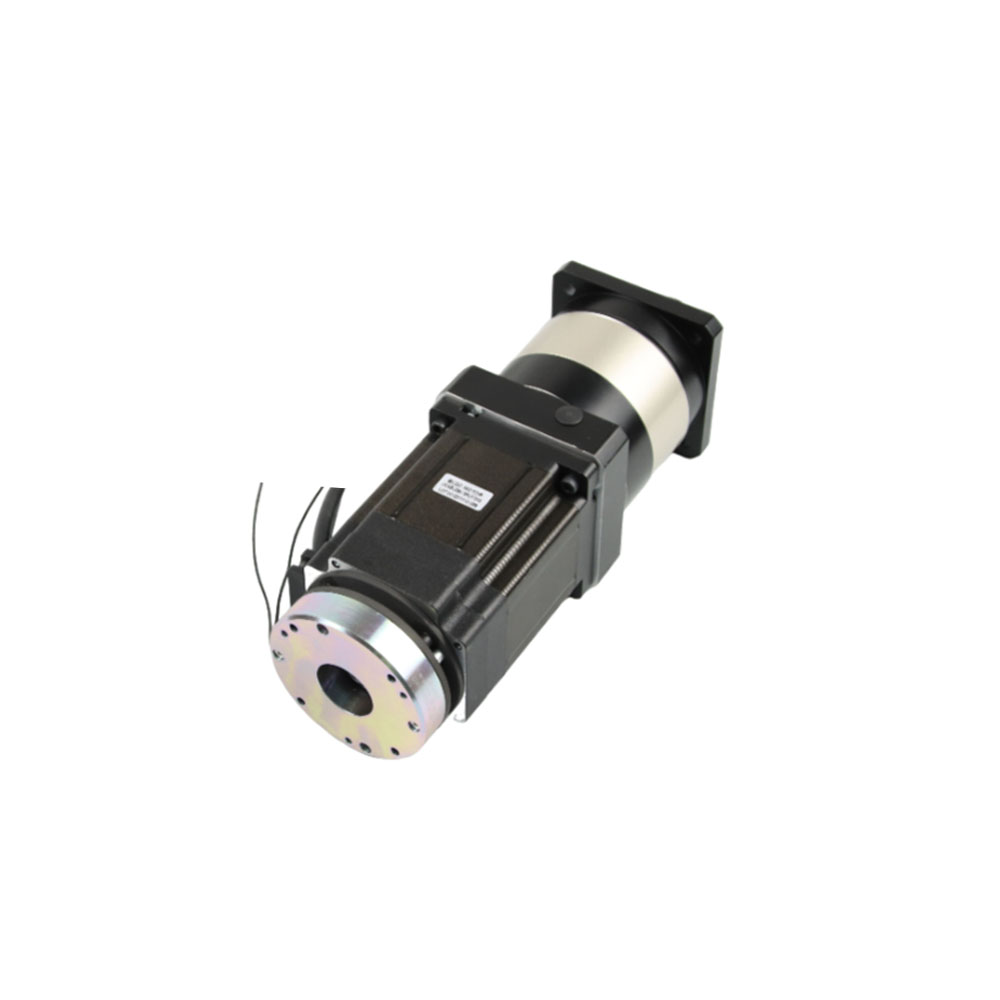

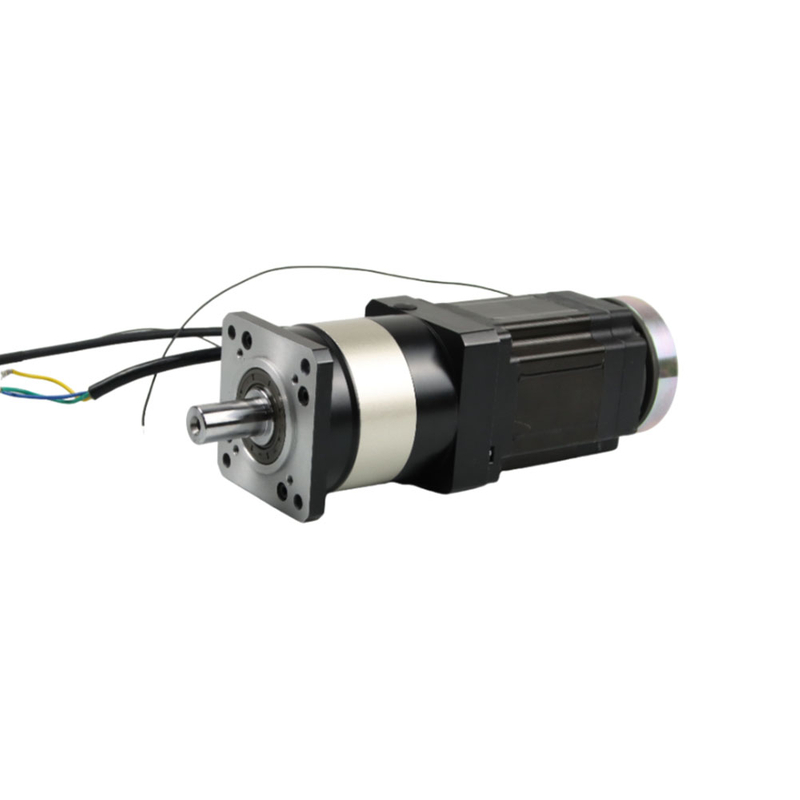

JK86BLS98-X015 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

型号：
JK86BLS98 精密行星减速无刷电机
产品品牌：
JKONGMOTOR
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
无刷机座尺寸(mm)：
86mm
额定电压(VDC)：
310v
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

86 无刷电机基本性能：

基本性能
项目	性能
绕组链接方式	角型链接
霍尔分布角度	120度电角度
转轴跳动	0.025mm
径向间隙	0.02mm@450g
轴向间隙	0.08mm@450g
径向最大承受力	220N@20mm from the flange
轴向最大承受力	60N
绝缘等级	Class B
介电强度	500VDC for one minute
绝缘电阻	100MΩ Min., 500VDC

直流无刷电机参数：

电机参数
型号	/	JK86BLS98-X015
相数	/	3
极数	/	8
额定电压	vdc	48
额定转速	rpm	3000
额定转矩	N.m	1.56
额定电流	A	11.5
额定功率	W	490
峰值扭矩	N.m	4.2
峰值电流	A	35
反电势系数	V/Krpm	13
转矩常数	N.m/A	0.124
转动惯量	kg.cm2	1.6
机身长度	mm	111.5
重量	kg	2.7
传感器	/	霍尔
防护等级	/	IP30
存储温度	℃	-25～+70℃
工作温度	℃	-15～+50℃
工作湿度	RH	85% RH 或以下（无结露）≤85% RH
工作环境	/	户外(无阳光直射)，无腐蚀气体，无易燃气体，无油雾，无尘埃
海拔高度	m	1000米或以下

上一条:

下一条:

精密行星减速无刷电机行星减速无刷电机直流无刷减速马达无刷电机配行星减速箱 48v无刷直流马达无刷减速电机无刷减速电机供应商无刷减速电机生产厂家直流无刷减速电机生产厂家直流无刷减速电机厂家

相关产品

JK110BLS125 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS100 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS75 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS50 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK86BLS125-X015 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS84 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS71 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS58 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS04 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS03 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS02 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS01 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK60BLS04 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS03 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS02 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS01 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS04 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

JK60BLS03 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

JK60BLS02 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

JK60BLS01 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

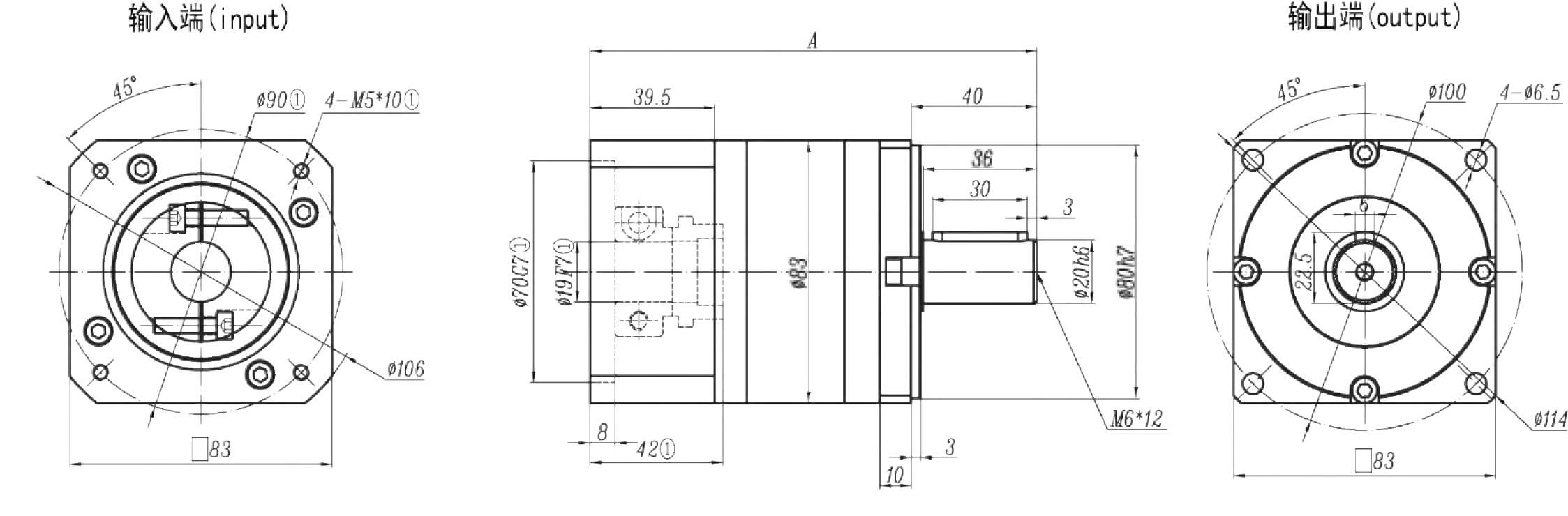

PLF80
减速级数	Ⅰ 级	Ⅱ 级
减速比	3、4、5、7、10	12、15、16、20、25、28、35、40、50、70、100
	A	A
减速箱长度	141.5	166.5
额定转速 (rpm)	3500	3500
最大转速 (rpm)	6000	6000
最大径向力 (N)	550	550
最大轴向力 (N)	500	500
空载扭矩 (N.m)	0.8	0.4
满载效率 (%)	96	94
回程间隙(arcmin)	≤10	≤15
噪音值 (dB)	≤62	≤62
重量 (kg)	3	3.6
平均工作寿命 (h)	＞20000 （连续运转寿命减半）
抗扭刚性 (Nm/arcmin)	7.5
润滑方式	终身润滑
旋转方向	输入输出同向
防护等级	IP65
安装方式	任意

减速比（i）	Ⅰ 级					Ⅱ 级
减速比（i）	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
额定输出扭矩 (Nm）	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
最大输出 (Nm）	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
转子惯量（kg.cm²）	0.77	0.52	0.45	0.4	0.39	0.67	0.67	0.5	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44

PLF80
减速级数	Ⅰ 级	Ⅱ 级
减速比	3、4、5、7、10	12、15、16、20、25、28、35、40、50、70、100
	A	A
减速箱长度	141.5	166.5
额定转速 (rpm)	3500	3500
最大转速 (rpm)	6000	6000
最大径向力 (N)	550	550
最大轴向力 (N)	500	500
空载扭矩 (N.m)	0.8	0.4
满载效率 (%)	96	94
回程间隙(arcmin)	≤10	≤15
噪音值 (dB)	≤62	≤62
重量 (kg)	3	3.6
平均工作寿命 (h)	＞20000 （连续运转寿命减半）
抗扭刚性 (Nm/arcmin)	7.5
润滑方式	终身润滑
旋转方向	输入输出同向
防护等级	IP65
安装方式	任意

减速比（i）	Ⅰ 级					Ⅱ 级
减速比（i）	3	4	5	7	10	12	15	16	20	25	28	35	40	50	70	100
额定输出扭矩 (Nm）	55	90	95	64	40	60	60	95	95	100	95	100	95	100	70	45
最大输出 (Nm）	110	180	190	128	80	120	120	190	190	200	190	200	190	200	140	90
转子惯量（kg.cm²）	0.77	0.52	0.45	0.4	0.39	0.67	0.67	0.5	0.44	0.44	0.39	0.44	0.39	0.42	0.44	0.44
