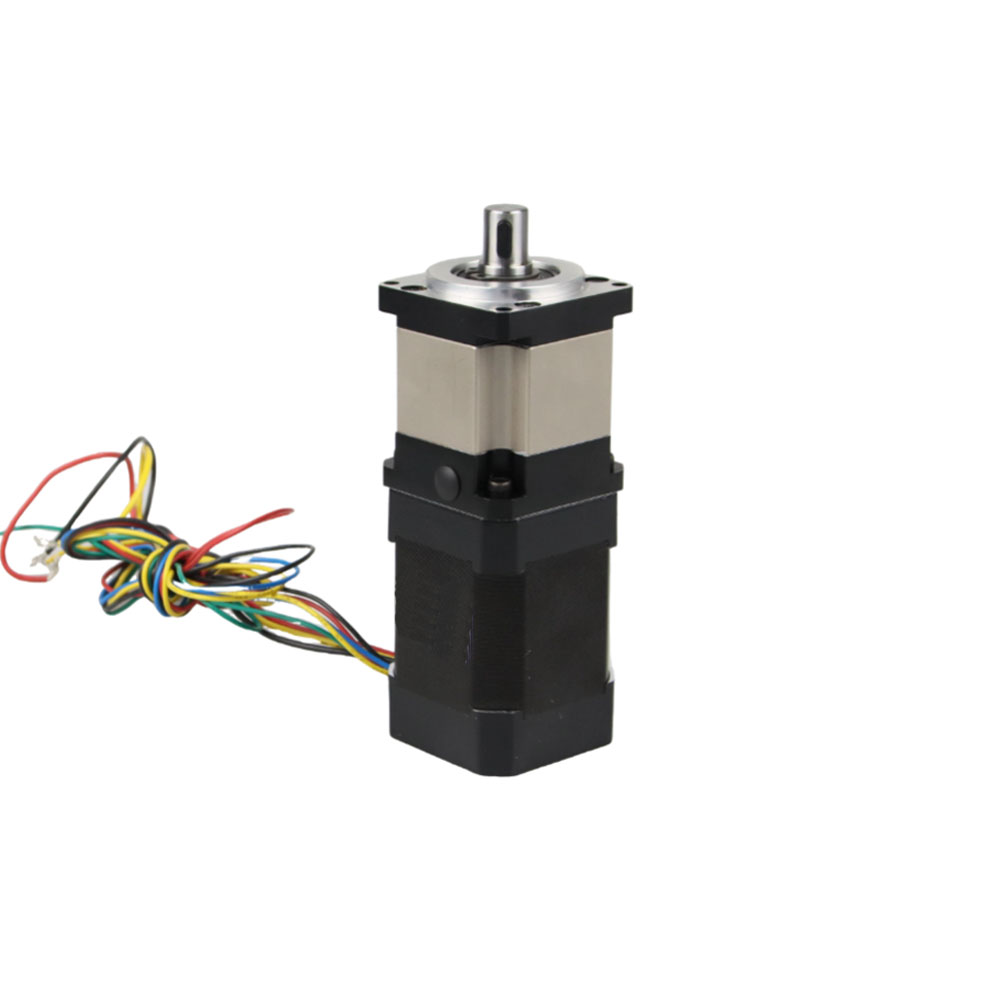

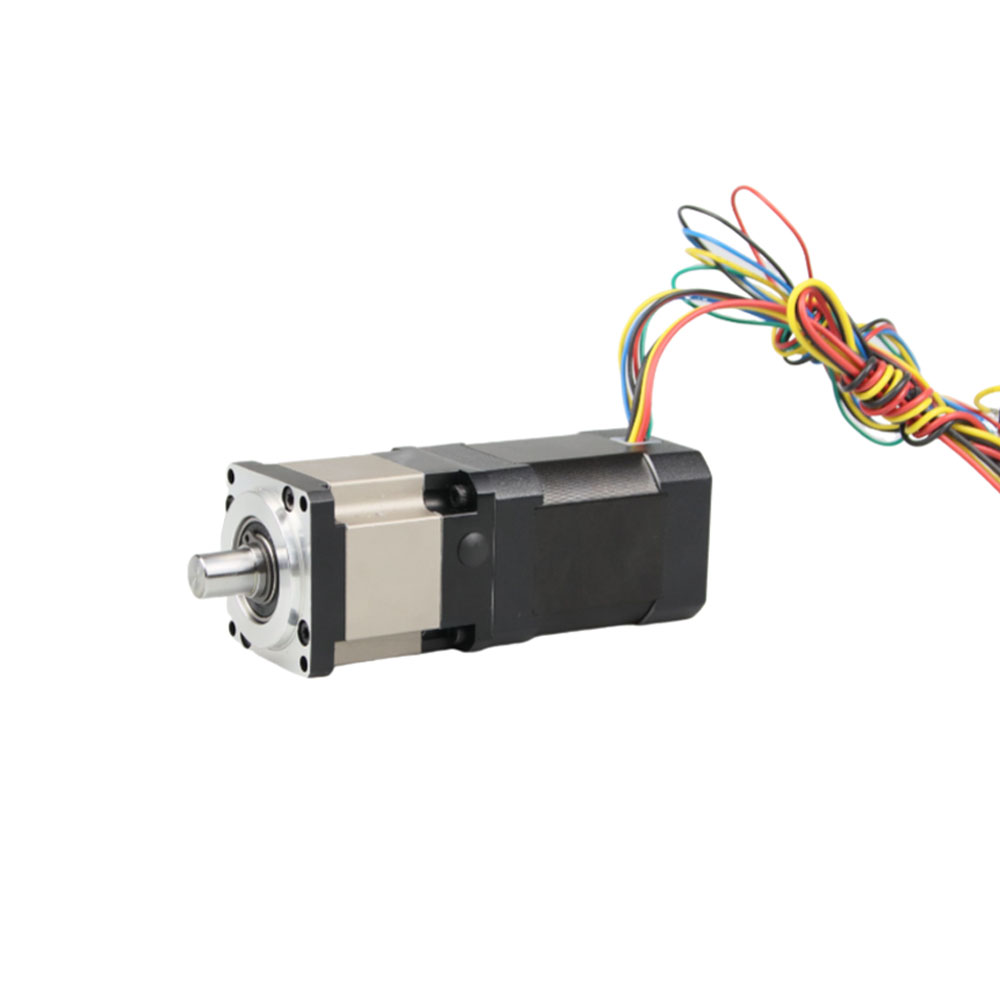

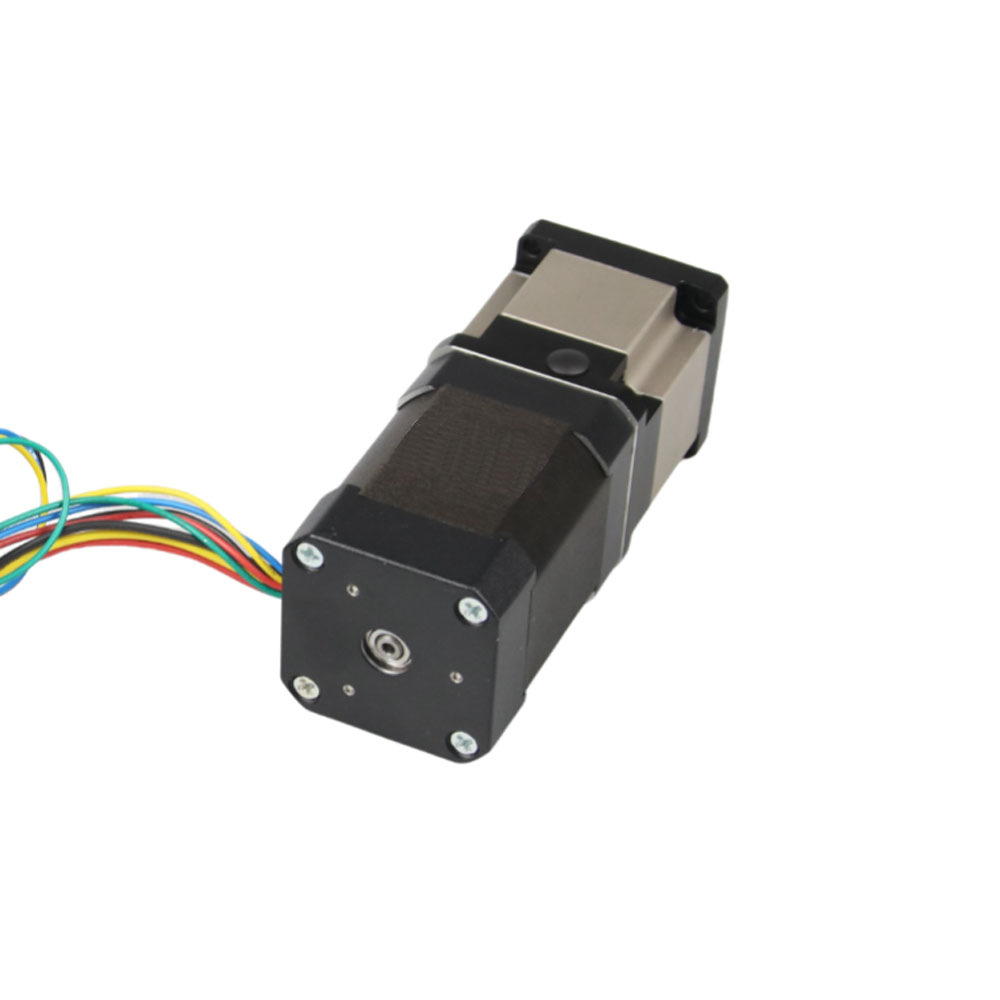

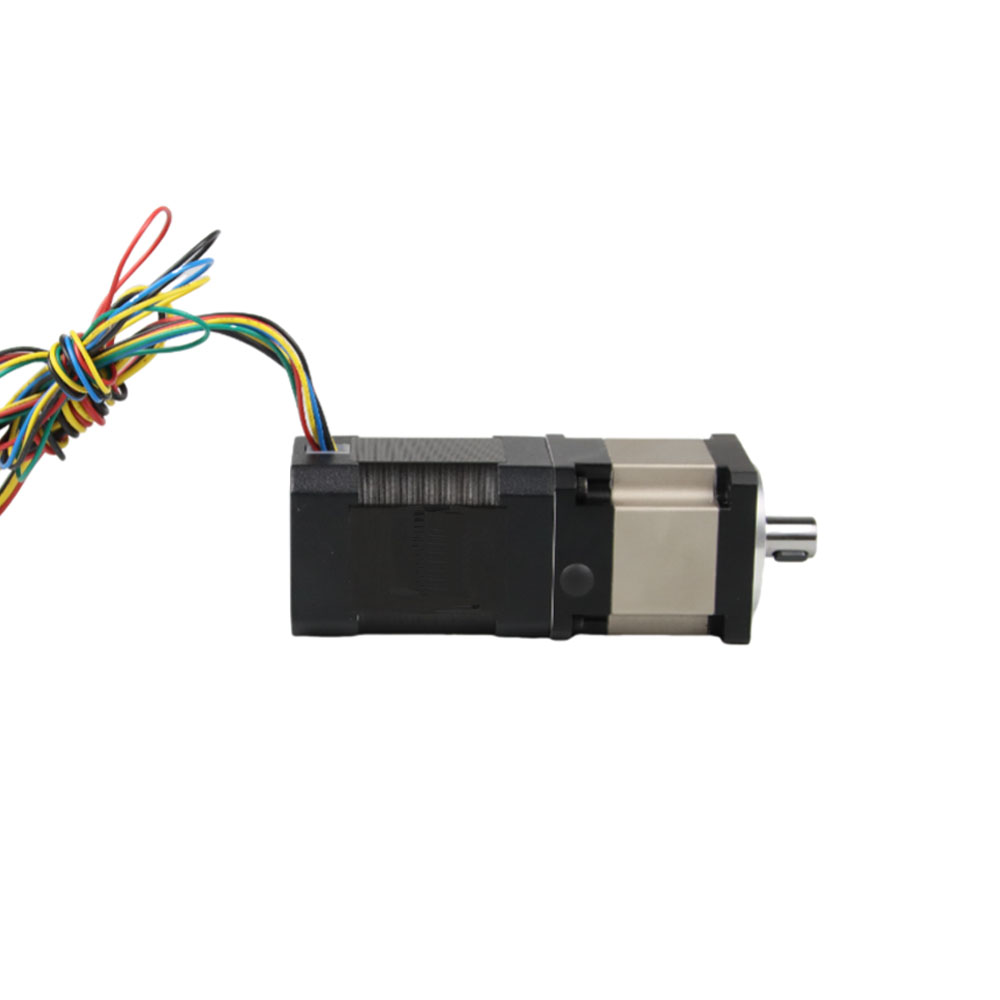

JK42BLS03 24V 直流无刷电机方头精密行星减速无刷电机 1.8° 42x42mm

型号：
JK42BLS03 精密行星减速无刷电机
产品品牌：
JKONGMOTOR
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
无刷机座尺寸(mm)：
42mm
额定电压(VDC)：
24v
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

42直流无刷基本性能:

基本性能
项目	性能
绕组链接方式	星型链接
霍尔分布角度	120度电角度
转轴跳动	0.025mm
径向间隙	0.02mm@450g
轴向间隙	0.08mm@450g
径向最大承受力	15N@20mm from the flange
轴向最大承受力	10N
绝缘等级	Class B
介电强度	500VDC for one minute
绝缘电阻	100MΩ Min., 500VDC

直流无刷电机参数：

电机参数
型号	/	JK42BLS03
相数	/	3
极数	/	8
额定电压	vdc	24
额定转速	rpm	4000
额定转矩	N.m	0.185
额定电流	A	4.8
额定功率	W	77.5
峰值扭矩	N.m	0.56
峰值电流	A	15.5
反电势系数	V/Krpm	4.3
转矩常数	N.m/A	0.041
转动惯量	g.cm2	72
机身长度	mm	81
重量	kg	0.65
传感器	/	霍尔
防护等级	/	IP30
存储温度	℃	-25～+70℃
工作温度	℃	-15～+50℃
工作湿度	RH	85% RH 或以下（无结露）≤85% RH
工作环境	/	户外(无阳光直射)，无腐蚀气体，无易燃气体，无油雾，无尘埃
海拔高度	m	1000米或以下

上一条:

下一条:

精密行星减速无刷电机行星减速无刷电机直流无刷减速马达无刷电机配行星减速箱 24v无刷直流马达无刷减速电机无刷减速电机供应商无刷减速电机生产厂家直流无刷减速电机生产厂家直流无刷减速电机厂家

相关产品

JK110BLS125 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS100 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS75 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS50 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK86BLS125-X015 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS98-X015 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS84 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS71 48V 直流无刷电机精密行星减速无刷电机 1.8°86x86mm

JK86BLS58 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS04 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS03 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS02 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK80BLS01 48V 直流无刷电机精密行星减速无刷电机 1.8° 80x80mm

JK60BLS04 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS03 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS02 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS01 48V 直流无刷电机精密行星减速无刷电机 1.8° 60x60mm

JK60BLS04 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

JK60BLS03 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

JK60BLS02 48V 直流无刷电机方头精密行星减速无刷电机 1.8° 60x60mm

型号	/	JK-HPS42-L1				JK-HPS42-L2
减速比	/	4	5	7	10	16	20	25	28	35	40	50	70
减速级数	/	1				2
减速箱长度	mm	60				71
额定扭矩	N.m	9	9	5	5	12	12	10	10	10	10	10	10
故障停止扭矩	N.m	18	18	10	10	24	24	20	20	20	20	20	20
回程间隙	arcmin	≤15 arcmin				≤20 arcmin
满载效率	%	96				94
适配电机尺寸	mm	Φ5-10 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
额定输入速度	Rpm	3000				3000
最大输入速度	Rpm	6000				6000
平均寿命	h	20000				20000
轴向力	N	100				100
径向力	N	300				300
噪音值	dB	≤65				≤65
防护等级	IP	IP54				IP54
工作温度	℃	-20 to +150				-20 to +150
输出轴键标准	/	Key Shaft Type				Key Shaft Type

型号	/	JK-HPS42-L1SW				JK-HPS42-L2SW
减速比	/	4	5	7	10	16	20	25	28	35	40	50	70
减速级数	/	1				2
减速箱长度	mm	75				86
额定扭矩	N.m	9	9	5	5	12	12	10	10	10	10	10	10
故障停止扭矩	N.m	18	18	10	10	24	24	20	20	20	20	20	20
回程间隙	arcmin	≤15 arcmin				≤20 arcmin
满载效率	%	96				94
适配电机尺寸	mm	Φ5-24 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
额定输入速度	Rpm	3000				3000
最大输入速度	Rpm	6000				6000
平均寿命	h	20000				20000
轴向力	N	100				100
径向力	N	300				300
噪音值	dB	≤65				≤65
防护等级	IP	IP54				IP54
工作温度	℃	-20 to +150				-20 to +150
输出轴键标准	/	键槽				键槽

型号	/	JK-HPS42-L1				JK-HPS42-L2
减速比	/	4	5	7	10	16	20	25	28	35	40	50	70
减速级数	/	1				2
减速箱长度	mm	60				71
额定扭矩	N.m	9	9	5	5	12	12	10	10	10	10	10	10
故障停止扭矩	N.m	18	18	10	10	24	24	20	20	20	20	20	20
回程间隙	arcmin	≤15 arcmin				≤20 arcmin
满载效率	%	96				94
适配电机尺寸	mm	Φ5-10 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
额定输入速度	Rpm	3000				3000
最大输入速度	Rpm	6000				6000
平均寿命	h	20000				20000
轴向力	N	100				100
径向力	N	300				300
噪音值	dB	≤65				≤65
防护等级	IP	IP54				IP54
工作温度	℃	-20 to +150				-20 to +150
输出轴键标准	/	Key Shaft Type				Key Shaft Type

型号	/	JK-HPS42-L1SW				JK-HPS42-L2SW
减速比	/	4	5	7	10	16	20	25	28	35	40	50	70
减速级数	/	1				2
减速箱长度	mm	75				86
额定扭矩	N.m	9	9	5	5	12	12	10	10	10	10	10	10
故障停止扭矩	N.m	18	18	10	10	24	24	20	20	20	20	20	20
回程间隙	arcmin	≤15 arcmin				≤20 arcmin
满载效率	%	96				94
适配电机尺寸	mm	Φ5-24 / Φ22-2 / F31-M3				Φ5-10 / Φ22-2 / F31-M3
额定输入速度	Rpm	3000				3000
最大输入速度	Rpm	6000				6000
平均寿命	h	20000				20000
轴向力	N	100				100
径向力	N	300				300
噪音值	dB	≤65				≤65
防护等级	IP	IP54				IP54
工作温度	℃	-20 to +150				-20 to +150
输出轴键标准	/	键槽				键槽

JK42BLS03 24V 直流无刷电机方头精密行星减速无刷电机 1.8° 42x42mm

42直流无刷基本性能:

直流无刷电机参数：

42直流无刷基本性能:

直流无刷电机参数：

JK-HPS42-L 精密行星减速箱规格:

JK-HPS42-LSW 精密行星减速箱规格:

JK-HPS42-L 精密行星减速箱规格:

JK-HPS42-LSW 精密行星减速箱规格:

42BLS 直流无刷电机尺寸:

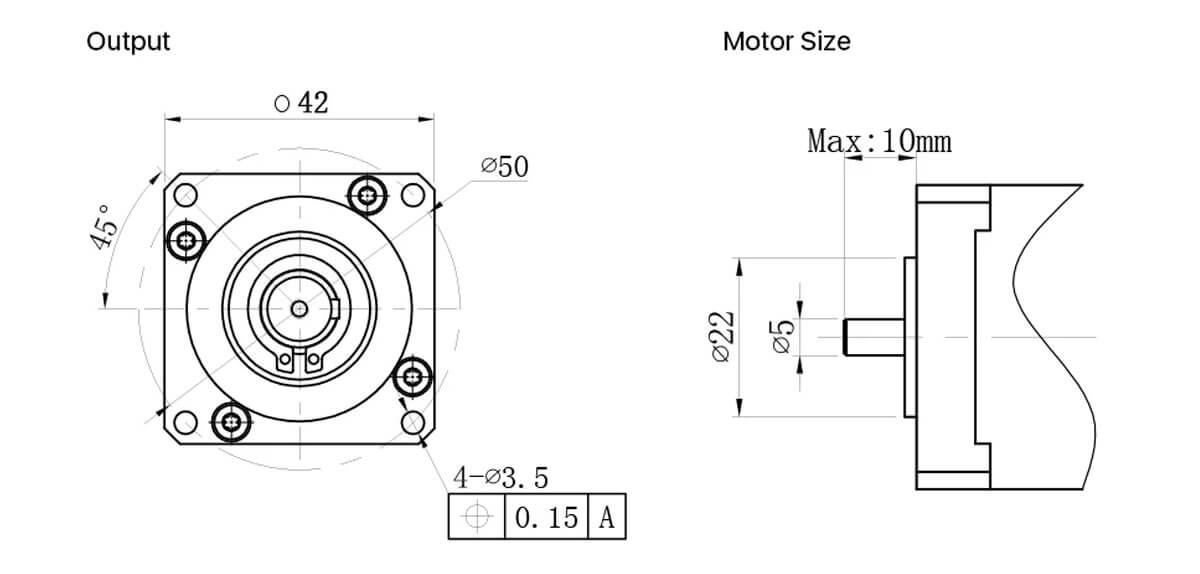

JK-HPS42-L 系列输出尺寸:

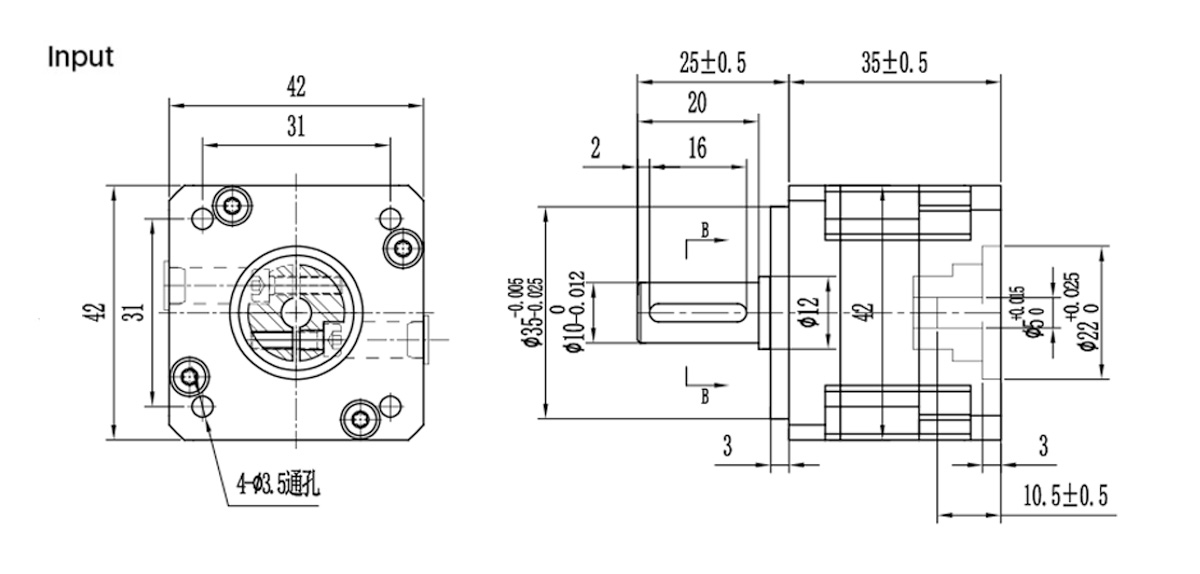

JK-HPS42-L1:

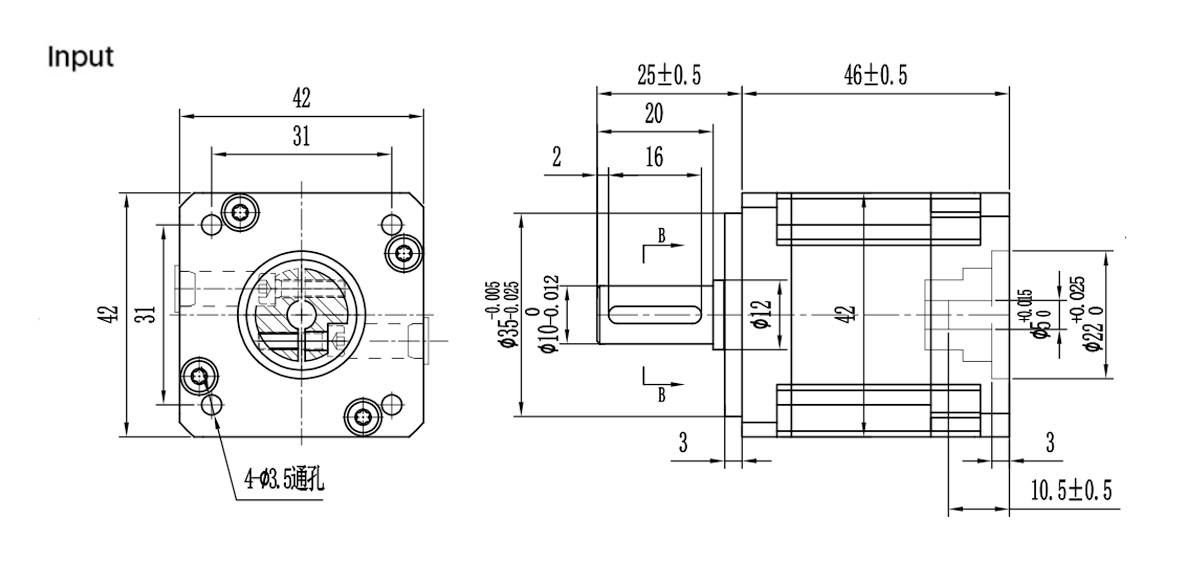

JK-HPS42-L2:

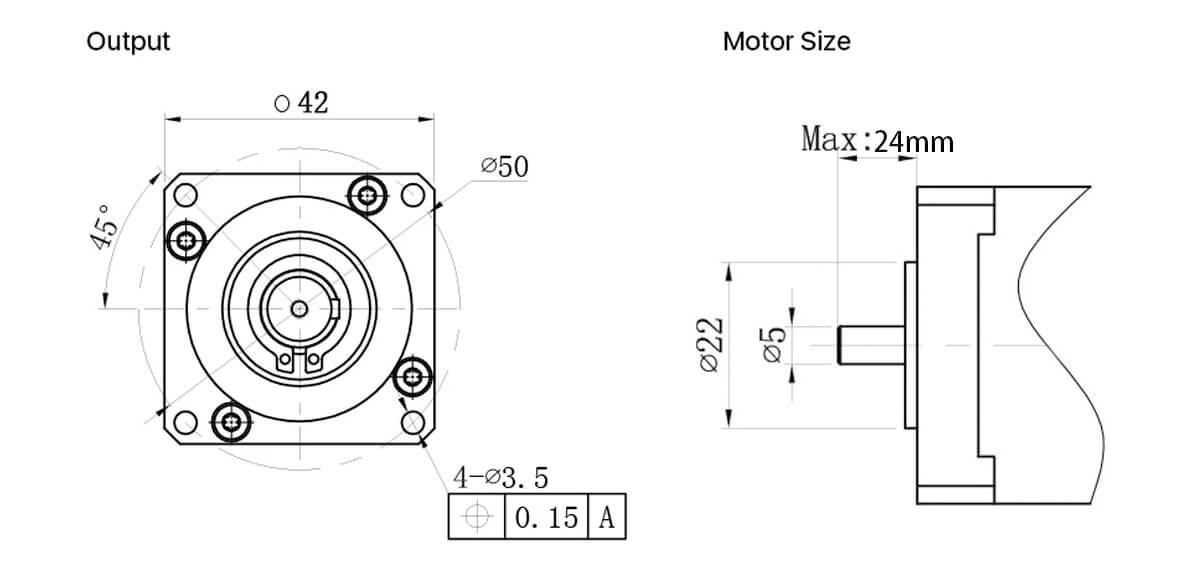

JK-HPS42-LSW 系列输出尺寸:

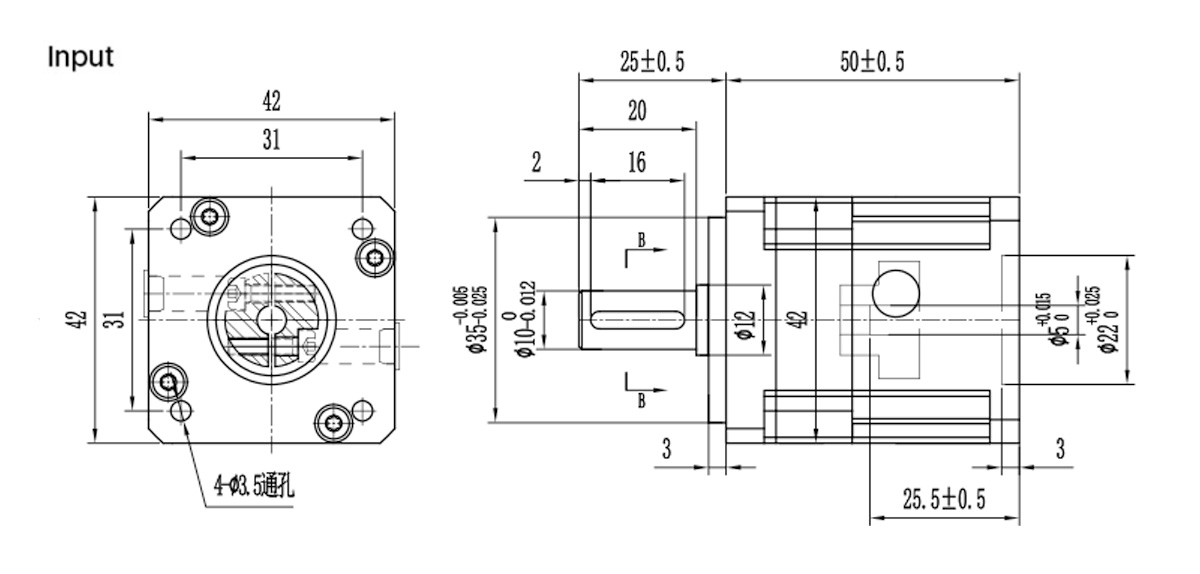

JK-HPS42-L1SW:

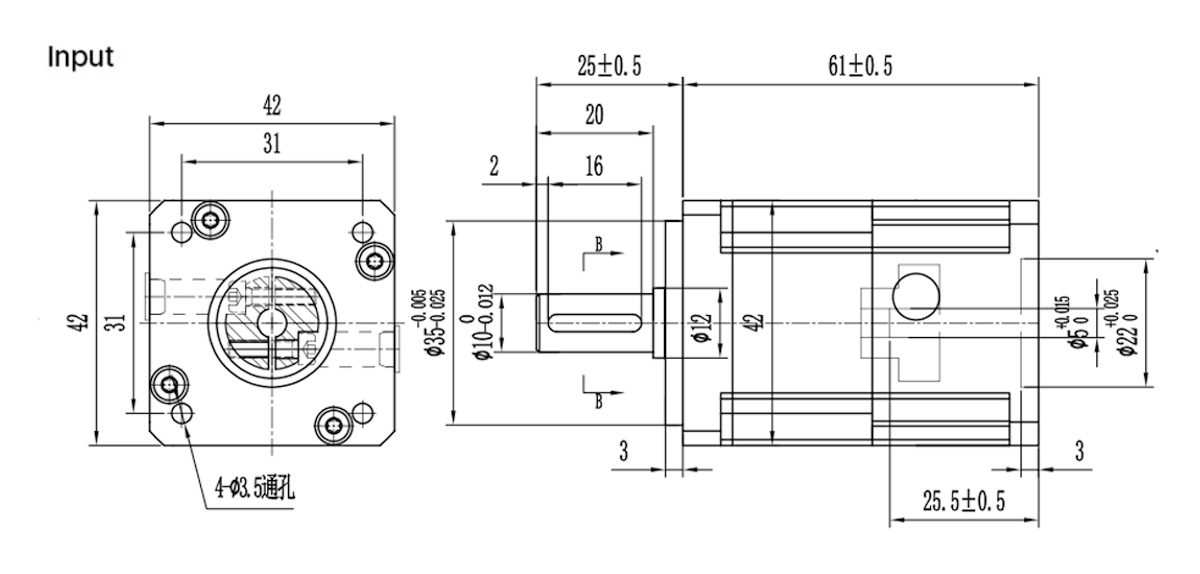

JK-HPS42-L2SW:
