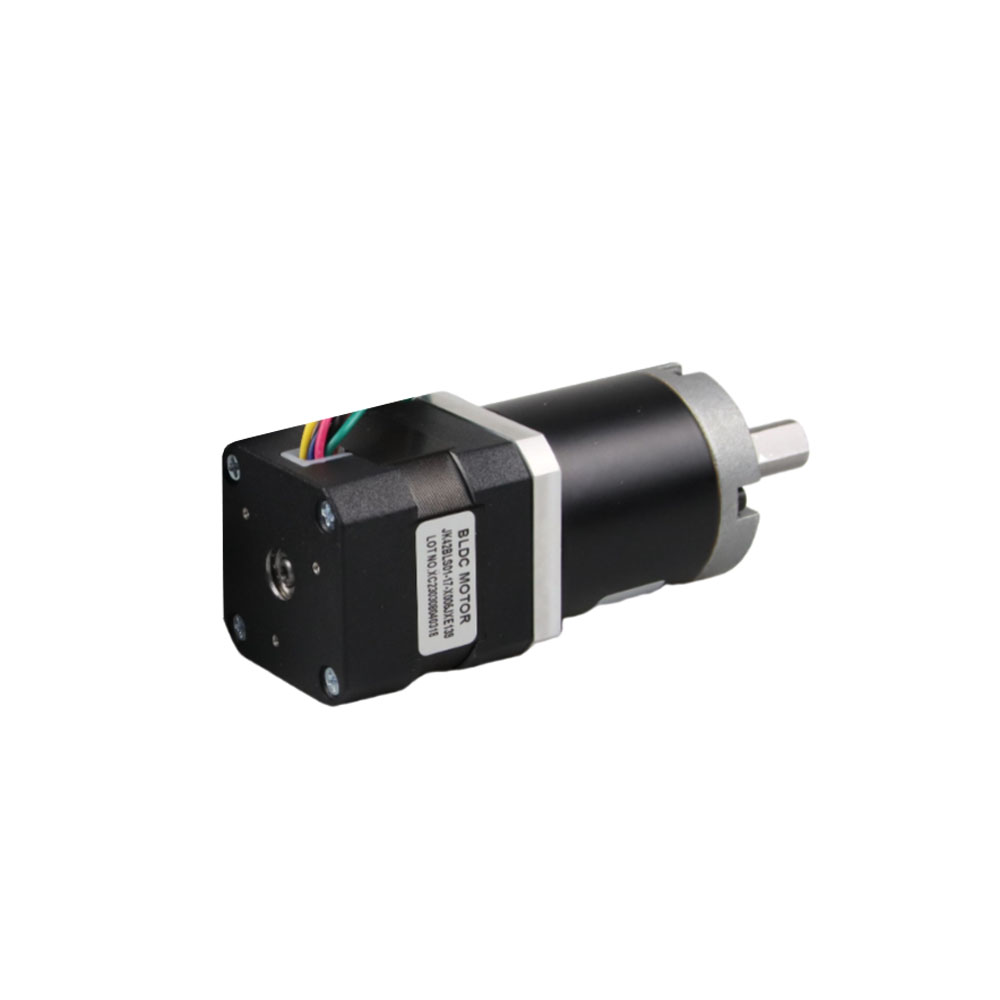

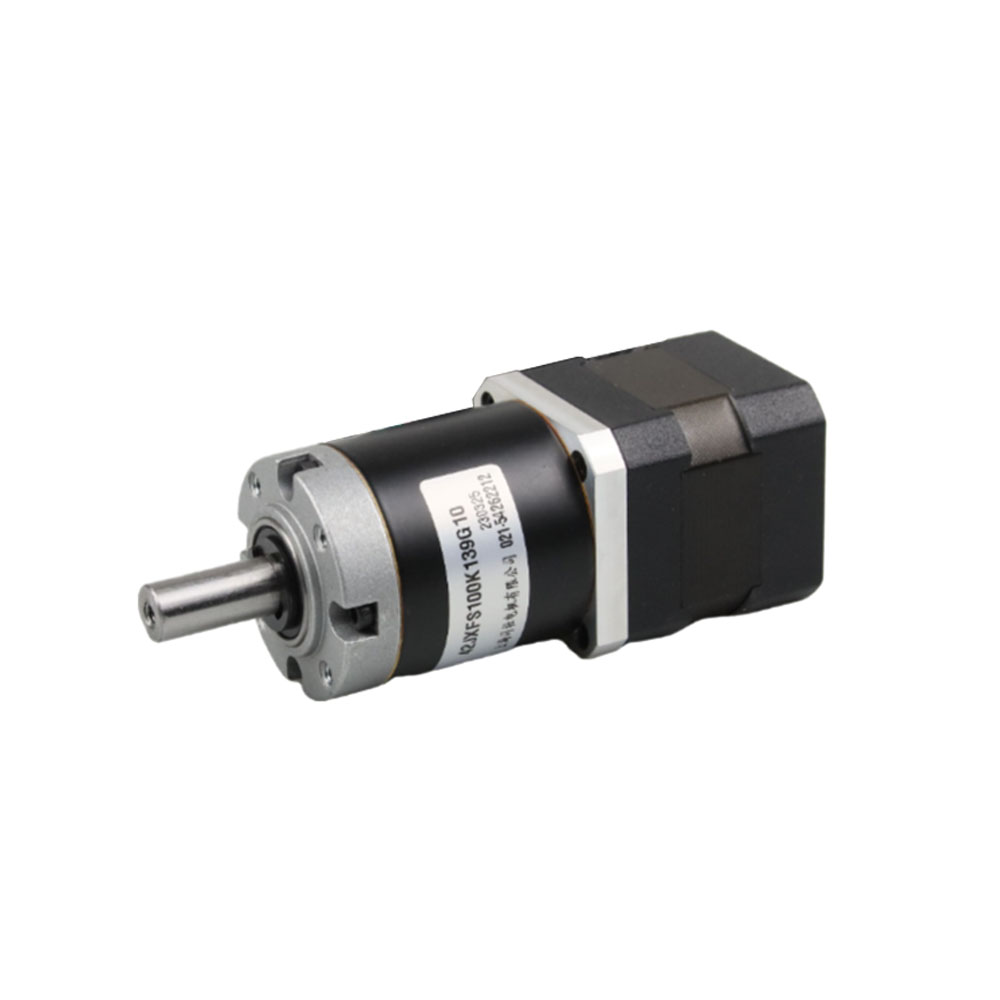

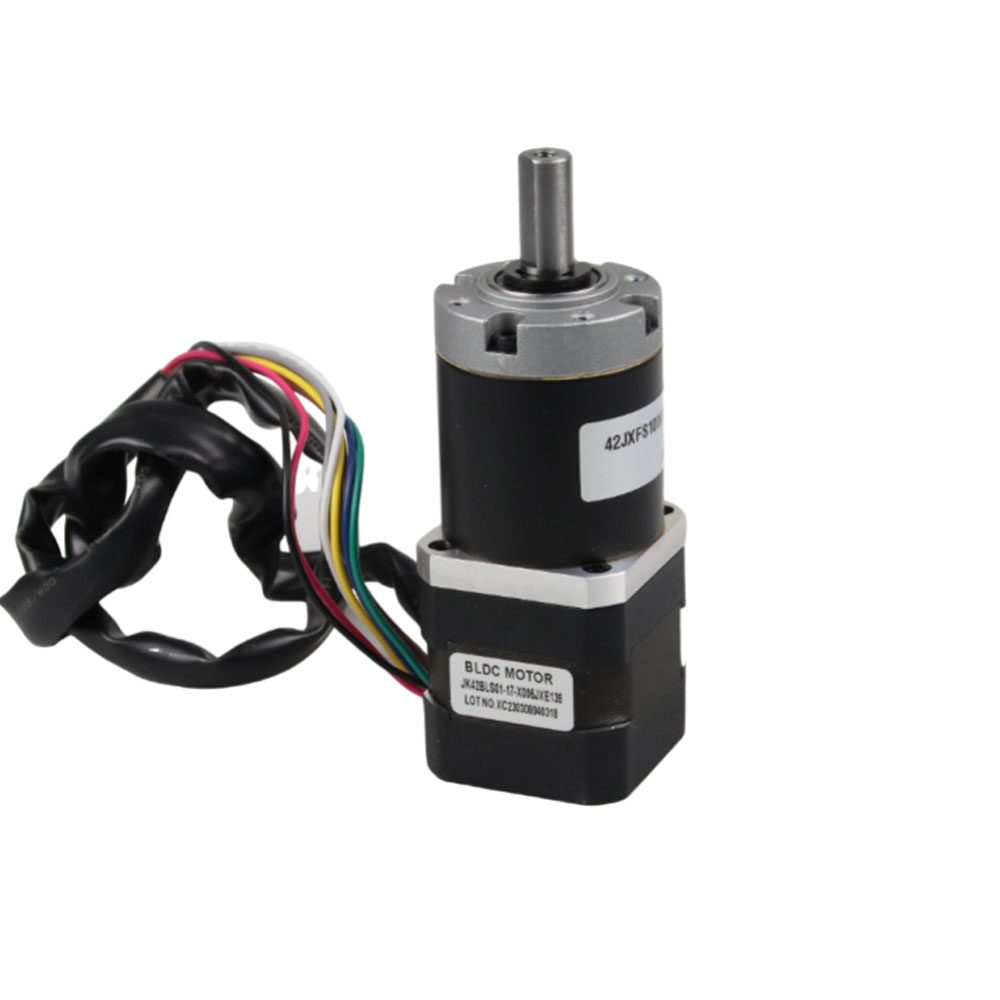

JK42BLS03 24V 直流无刷电机行星减速无刷电机 1.8° 42x42mm

型号：
JK42BLS03 行星减速无刷电机
产品品牌：
JKONGMOTOR
步距角：
1.8°
引出线：
4线
出轴形式：
圆轴
无刷机座尺寸(mm)：
42mm
额定电压(VDC)：
24v
配件：
+ 减速箱
可选定制服务：
接插件, 齿轮箱, 编码器, 刹车, 闭环步进一体机（脉冲 /RS485 /CANopen)
起订量：
10台


状态：



询价加入询价篮

42直流无刷基本性能:

基本性能
项目	性能
绕组链接方式	星型链接
霍尔分布角度	120度电角度
转轴跳动	0.025mm
径向间隙	0.02mm@450g
轴向间隙	0.08mm@450g
径向最大承受力	15N@20mm from the flange
轴向最大承受力	10N
绝缘等级	Class B
介电强度	500VDC for one minute
绝缘电阻	100MΩ Min., 500VDC

直流无刷电机参数：

电机参数
型号	/	JK42BLS03
相数	/	3
极数	/	8
额定电压	vdc	24
额定转速	rpm	4000
额定转矩	N.m	0.185
额定电流	A	4.8
额定功率	W	77.5
峰值扭矩	N.m	0.56
峰值电流	A	15.5
反电势系数	V/Krpm	4.3
转矩常数	N.m/A	0.041
转动惯量	g.cm2	72
机身长度	mm	81
重量	kg	0.65
传感器	/	霍尔
防护等级	/	IP30
存储温度	℃	-25～+70℃
工作温度	℃	-15～+50℃
工作湿度	RH	85% RH 或以下（无结露）≤85% RH
工作环境	/	户外(无阳光直射)，无腐蚀气体，无易燃气体，无油雾，无尘埃
海拔高度	m	1000米或以下

上一条:

下一条:

无刷减速马达行星减速无刷电机直流无刷减速马达 24v无刷直流马达无刷减速电机无刷减速电机生产厂家无刷减速电机供应商无刷减速电动机直流无刷减速电机生产厂家直流无刷减速电机厂家

相关产品

JK86BLS125-X015 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x138.5mm

JK86BLS98-X015 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x111.5mm

JK86BLS84 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x98mm

JK86BLS71-X001 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x84.5mm

JK86BLS58-X002 48V 3000Rpm 正齿轮减速箱直流无刷电机 86x86x71mm

JK80BLS04 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x138mm

JK80BLS03 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x118mm

JK80BLS02 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x98mm

JK80BLS01 48V 3000Rpm 正齿轮减速箱直流无刷电机 80x80x78mm

JK60BLS04 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x141mm

JK60BLS03 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x120mm

JK60BLS02 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x99mm

JK60BLS01 48V 3000Rpm 正齿轮减速箱直流无刷电机 60x60x78mm

JK57BLS04 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x107mm

JK57BLS03 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x87mm

JK57BLS02 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x67mm

JK57BLS01 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x47mm

JK57BLS005 36V 4000Rpm 正齿轮减速箱直流无刷电机 57x57x37mm

JK110BLS125 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

JK110BLS100 310V 直流无刷电机精密行星减速无刷电机 1.8° 110x110mm

内齿圈材料	金属
输出轴轴承形式	滚动轴承
最大允许径向负载 (离法兰12mm处)	200N
最大允许轴向负载	100N
径向间隙 (测量点尽量靠近法兰)	≤0.06mm
轴向间隙	≤0.3mm
背隙（无负载时）	≤2.5°
输出轴最大承受压入力	150N

模数	0.6
齿数	11	17
螺旋角	17°（左）
压力角	20°
孔径	Φ3.98
减速比	1:19,1:22,1:27,1:68,1:82,1:95,1:115	1:14,1:49,1:59

减速比	实际减速比	额定允许负载	瞬间允许负载	效率	长度(mm)	重量 (g)
1:3.71 1:5.18	1:3.71 1:5.18	2 N.m Max	5 N.m	90%	34.2±0.5	265
1:14 1:19 1:22 1:27	1:13.76 1:19.22 1:22.21 1:26.83	8.0 N.m Max	20 N.m	81%	49.6±0.5	380
1:49 1:59 1:68 1:82 1:95 1:115	1:48.83 1:58.86 1:68.28 1:82.30 1:95.47 1:115.08	16 N.m Max	40 N.m	73%	62.0±0.5	475
1:181 1:218 1:253 1:305 1:354 1:426 1:495 1:596	1:180.96 1:218.12 1:253.03 1:304.99 1:253.80 1:426.46 1:494.71 1:596.31	20 N.m Max	50 N.m	66%	74.4±0.5	570
输入与输出的旋转方向：同向; 推荐电动机最大输入速度: <5000rpm; 推荐运行工作温度范围: -15℃ ~ +80℃

内齿圈材料	金属
输出轴轴承形式	滚动轴承
最大允许径向负载 (离法兰12mm处)	200N
最大允许轴向负载	100N
径向间隙 (测量点尽量靠近法兰)	≤0.06mm
轴向间隙	≤0.3mm
背隙（无负载时）	≤2.5°
输出轴最大承受压入力	150N

模数	0.6
齿数	11	17
螺旋角	17°（左）
压力角	20°
孔径	Φ3.98
减速比	1:19,1:22,1:27,1:68,1:82,1:95,1:115	1:14,1:49,1:59

JK42BLS03 24V 直流无刷电机行星减速无刷电机 1.8° 42x42mm

42直流无刷基本性能:

直流无刷电机参数：

42直流无刷基本性能:

直流无刷电机参数：

JK-42JXLG200K 行星减速箱规格:

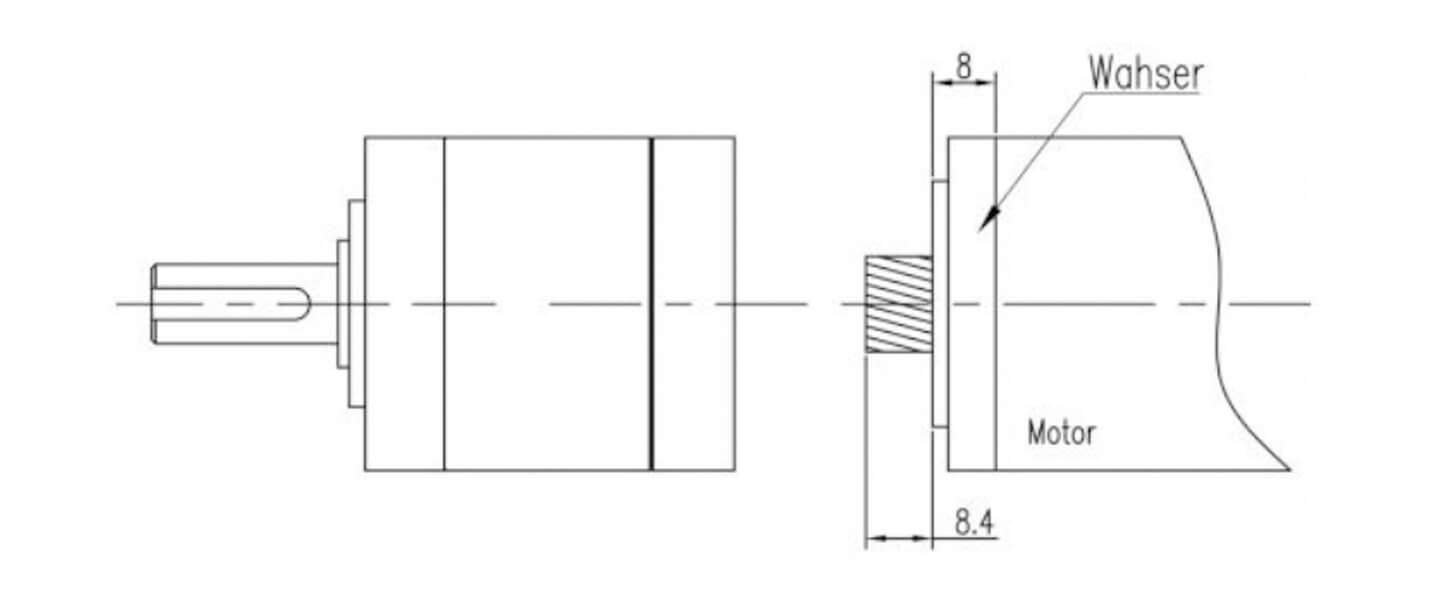

电机轴齿轮形式:
