随着智能物流、智慧仓储、自动化立体仓库（AS/RS）和电商物流的快速发展，四向穿梭车系统（Shuttle System）已经成为现代智能仓储最具代表性的核心设备之一。相比传统堆垛机和AGV系统，四向穿梭车凭借高密度存储、高吞吐量、柔性扩展、智能调度等优势，逐渐成为新建智能仓库的首选方案。
然而，一套优秀的四向穿梭车系统，其核心竞争力不仅来源于软件调度系统，更取决于电机驱动系统的稳定性、功率匹配能力、扭矩输出能力以及控制精度。
那么，如何为智能仓储四向穿梭车选择合适的无刷电机功率和扭矩？直流伺服一体机应该如何选型？
本文将从穿梭车工作原理、运动负载分析、电机功率计算、扭矩计算、直流伺服一体机优势以及行业定制方案等多个维度进行全面解析。

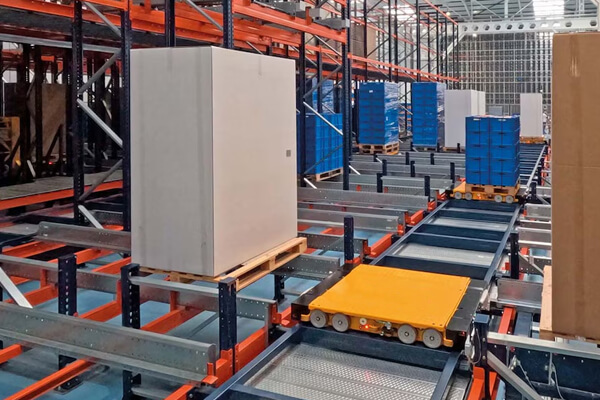

四向穿梭车是一种能够在货架轨道上实现前进、后退、左右横移的智能搬运机器人。
相比传统两向穿梭车，它最大的优势在于无需人工搬运即可实现跨巷道运行，大幅提高仓储空间利用率。
目前市场最热门的是：
托盘四向穿梭车
料箱四向穿梭车
箱式拣选四向穿梭车
高速四向穿梭机器人
尤其是在新能源、电商、医药、冷链、半导体、汽车零部件等行业，四向穿梭车已经成为智能仓储升级的重要设备。
其主要特点包括：
仓库存储密度提升3~5倍
无需固定巷道
支持多车协同调度
支持自动换层
支持自动爬坡
支持柔性扩容
支持24小时无人运行
这意味着，整个系统对于电机驱动提出了更高要求。
一辆完整的四向穿梭车通常包含多个运动机构，每个机构对于电机性能要求均有所不同。
这是整车最核心的动力来源。
主要负责：
前进
后退
左右移动
加速减速
爬坡运行
通常采用：
无刷直流伺服电机（BLDC Servo）
主要要求：
大扭矩输出
快速响应
高效率
高精度速度控制
长时间连续运行
负责货物伸叉。
通常采用：
闭环步进一体机
要求：
定位精度高
重复定位精度高
无失步
成本较低
负责：
夹紧货物
松开货物
自动补偿
一般采用：
闭环步进电机
因为动作距离短，但定位要求极高。
不同尺寸托盘需要自动调整宽度。
要求：
高定位精度
小体积
高保持力矩
通常也是闭环步进系统。
传统方案通常采用：
电机 + 驱动器 + 编码器 + 控制柜
存在以下问题：
接线复杂
占空间
EMC干扰较大
安装维护困难
系统成本较高
近年来，越来越多厂家开始采用：
即：
电机+驱动器+编码器全部集成在一起。
主要优势包括：
穿梭车内部空间极其有限。
一体机可减少：
驱动器安装位置
电缆长度
控制柜空间
整车更加紧凑。
传统系统：
电机线
编码器线
驱动器通讯线
电源线
需要大量布线。
一体机通常仅需：
电源
通讯
即可完成控制。
安装效率大幅提高。
减少：
接插件
电缆故障
EMI干扰
适合：
冷库
高温仓库
粉尘环境
全天候运行
现代智能仓储几乎全部采用工业总线。
例如：
CANopen
RS485
EtherCAT
Modbus RTU
Pulse & Direction
方便快速接入：
PLC
IPC
ROS系统
WCS
WMS
 |  |  |  |  |  |  |  |  |  |
轴定制 | 丝杆定制 | 模组定制 | 模块定制 | 刹车定制 | 减速箱定制 | 涡轮减速像 | 引出线 | 防护等级 | 防水等级 |
很多工程师最关心的问题：
到底应该选择100W？200W？400W？750W？
实际上，应根据以下几个参数综合计算。
包括：
小车自重
货物重量
电池重量
机构重量
例如：穿梭车：80kg
货物：120kg
总重量：200kg
例如：1.5m/s 或者 2m/s
速度越高：所需功率越大。
例如：0.8m/s²
或者：1.2m/s²
加速度越大：启动扭矩需求越高。
驱动力：F = m × a
例如：200kg × 1m/s² =200N
再考虑：
摩擦阻力
滚轮效率
安全系数
通常乘以：1.3~1.6倍。
公式：P = F × V
例如：260N
速度：2m/s
则：P=520W
再考虑：
传动效率
减速器效率
安全系数
通常建议：
750W伺服电机。
很多客户误以为：功率越大越好。
实际上：真正决定启动能力的是：输出扭矩。
计算公式：T = F × R
其中：R：轮子半径。
例如：
轮径：100mm
半径：0.05m
驱动力：300N
则：T=15N·m
如果采用：10:1减速器
则电机输出：约1.5N·m即可。
因此：减速器选型同样重要。
常见配置建议：
穿梭车类型 | 推荐功率 |
|---|---|
小型料箱穿梭车 | 100W~200W |
中型箱式穿梭车 | 200W~400W |
托盘穿梭车 | 400W~750W |
重载穿梭机器人 | 750W~1500W |
目前行业主流：
24V
36V
48V
其中：
48V低压直流伺服系统兼顾效率、安全性和输出能力，已经成为智能仓储行业主流方案。
穿梭车：
启停频繁
瞬间加速
重载运行
因此：
峰值扭矩至少应达到：
额定扭矩
2~3倍。
高精度编码器能够带来：
更平稳运行
更精准定位
更低振动
更高同步精度
特别适用于高速四向穿梭车。
仓储环境复杂精度
特别适用于高速四向穿梭车。
仓储环境复杂。
建议：
至少：
IP54
如果：
冷链仓库：
建议：
IP65以上。
相比传统分体式系统，**集成式直流伺服电机（Integrated DC Servo Motor）**已经成为智能仓储设备升级的重要方向。
其优势包括：
结构紧凑，节省设备安装空间
驱动器、电机、编码器一体化设计，减少接线故障点
支持24V、36V、48V低压直流供电，更符合移动机器人和穿梭车供电需求
响应速度快，启动平稳，低速运行稳定
高效率、高功率密度，降低整机能耗
支持CANopen、RS485、EtherCAT等多种工业通讯协议
维护简单，降低设备全生命周期维护成本
适用于连续24小时高频运行，提高设备可靠性
对于高速运行、频繁启停、多车协同工作的四向穿梭车而言，一体化设计能够显著提升整机稳定性和系统集成效率。
针对不同类型的智能仓储设备，我们可提供完整的直流伺服一体机+闭环步进一体机驱动解决方案，包括：
24V/36V/48V低压无刷直流伺服一体机
100W~1500W多功率段定制
支持行星减速机、蜗轮蜗杆减速机、同步带等传动方式
支持抱闸、双编码器、绝对值编码器等配置
支持CANopen、EtherCAT、RS485、Modbus RTU等通讯协议
支持非标法兰、特殊轴径、定制线束、IP防护等级升级
支持EMC优化、高低温环境、冷链仓储等特殊工况设计
可根据整车重量、运行速度、加速度及负载工况提供电机功率、扭矩、减速比一站式选型服务
依托丰富的智能物流行业经验，我们能够为四向穿梭车、两向穿梭车、堆垛机器人、提升机、输送线及AMR移动机器人提供完整的运动控制解决方案，帮助设备制造商缩短研发周期，提高产品竞争力。
四向穿梭车系统正在推动智能仓储向高密度、高效率、高柔性方向持续发展，而电机系统则是保障整车性能和稳定运行的核心。无论是主驱行走轴，还是拨叉、夹抱、调宽等执行机构，都需要根据负载、速度、加速度、工作循环、供电电压及通讯方式进行科学选型。
低压无刷直流伺服一体机凭借高功率密度、高响应速度、结构紧凑、安装便捷及丰富的工业总线接口，已成为四向穿梭车系统的主流驱动方案；配合闭环步进一体机完成高精度执行机构控制，可实现更高的运行效率、更低的维护成本和更强的系统可靠性。
如果您正在开发或升级智能仓储穿梭车系统，选择具有丰富行业经验、完善定制能力和成熟运动控制方案的电机供应商，将有效提升整机性能，加快产品上市速度，并为未来智能物流应用提供持续稳定的动力支持。
如果您正在研发四向穿梭车、两向穿梭车、箱式穿梭车、托盘穿梭车、智能仓储机器人、AMR移动机器人等设备，欢迎联系我们获取专业的电机选型建议。我们可根据您的负载重量、运行速度、扭矩需求、安装空间、通讯协议及应用场景，提供一对一的直流伺服一体机、闭环步进一体机及整套运动控制系统定制方案，助力您的智能仓储设备实现更高效率、更高可靠性和更强市场竞争力。
