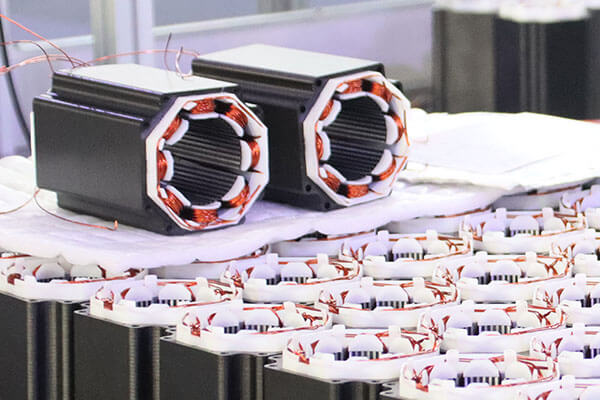

步进电机闭环控制方案有哪些？

传统步进电机采用开环控制，依靠发送固定脉冲来驱动电机运行，不检测实际位置。这种方式虽然结构简单、成本低，但存在丢步、过冲、发热大、效率低等问题。为提高系统可靠性与控制精度，越来越多的应用场景转向使用闭环控制。

• *闭环控制（Closed-loop Control）**通过位置或速度反馈，动态调节步进电机的运行状态，实现接近伺服系统的性能表现。以下是常见的几种步进电机闭环控制方案：

一、带编码器的闭环步进电机控制

这是当前应用最广泛的一种闭环控制方式。

方案原理

在电机轴上安装高分辨率旋转编码器，实时检测步进电机的位置或转速，驱动器接收编码器信号，与输入指令进行比对，若有偏差则进行补偿控制，确保实际位置与期望位置一致。

特点与优势

• 实现真正的位置闭环控制

• 有效防止丢步、失步现象

• 静止时可进入节能状态，降低温升

• 启动和停止过程更平稳

• 控制精度可达到接近交流伺服系统水平

常见编码器类型

• 增量式编码器（A/B/Z信号）

• 绝对值编码器（多圈或单圈）

• 霍尔传感器（用于低精度闭环或速度反馈）

二、基于电流/反电动势检测的闭环控制

这类方案不依赖外部编码器，而是通过检测电机线圈中的电流变化或反电动势信号来推断电机的位置或速度。

方案原理

• 检测电流反馈，推断负载变化

• 估算反电动势变化趋势，判断转速状态

• 采用电流控制算法动态调节输出

优点

• 无需安装编码器，降低成本和体积

• 适用于对位置精度要求不是特别高的场合

• 能在一定程度上解决共振和振动问题

缺点

• 准确性较编码器反馈方案略低

• 难以实现高精度定位控制

• 对驱动电路和算法要求高

三、伺服型闭环步进控制系统（Hybrid Servo）

这是一种融合了步进电机与伺服控制技术的混合型伺服系统。

方案构成

• 步进电机本体 + 高精度编码器

• 高性能闭环驱动器（具备 PID 或矢量控制功能）

• 具备自适应调节与误差补偿能力

核心优势

• 保留步进电机低速大扭矩、高定位精度的优势

• 同时具备伺服系统的闭环控制能力、稳定性和响应速度

• 具备自动纠正、精准定位、快速响应等特点

• 在控制精度、响应速度、发热控制方面大幅优于开环步进系统

应用领域

• 高精密运动平台

• 数控机床

• 3D打印设备

• 工业自动化产线

四、基于智能驱动器的闭环一体化方案

近年来，随着智能控制技术的发展，出现了集成编码器、驱动器、控制器于一体的闭环步进电机系统，具有以下特点：

系统构成

• 一体化步进电机（内置编码器）

• 智能闭环驱动器（内置PID控制算法）

• 通讯接口支持（RS485、CANopen、Modbus等）

优势

• 简化布线与安装

• 更高的抗干扰能力

• 系统集成度高，体积紧凑

• 适合对空间和部署效率有要求的设备

五、基于FPGA/DSP的自定义闭环控制方案

对于高端应用或定制化场景，可采用FPGA或DSP控制平台实现自定义闭环控制算法。

特点

• 可实现高阶运动控制算法（如全数字 PID、自适应控制、模糊控制等）

• 支持多轴同步控制、路径规划

• 灵活性高，适配复杂运动控制场景

适用范围

• 科研机构

• 高端工业设备开发

• 自动化控制实验平台

总结

采用哪种闭环方案，应依据应用需求、成本预算、系统复杂度等因素综合评估，选择最适合自身项目的控制策略。

六、步进一体化电机的特点

随着工业自动化的发展趋势日益增强，传统的分体式步进电机方案（电机 + 驱动器 + 控制器）逐渐暴露出布线复杂、安装繁琐、抗干扰性差等问题。步进一体化电机应运而生，成为现代高集成度、高智能化设备的理想选择。它将步进电机、驱动器、控制模块甚至编码器集成于同一个外壳中，具有诸多独特优势。

1. 高度集成：结构简洁，安装便捷

步进一体化电机将传统的多个独立模块集成于一个紧凑的装置中，极大地简化了系统结构：

• 节省空间：非常适用于设备体积受限的应用；

• 快速部署：减少布线时间与系统调试工作量；

• 外观整洁：设备整体更加紧凑美观，便于维护；

• 模块化设计：便于大规模生产线快速替换与安装。

2. 降低电磁干扰，提升系统稳定性

传统分体式步进系统容易因电缆长距离传输造成信号干扰或电磁兼容问题，而一体化结构将驱动与控制电路靠近电机本体，有效降低信号干扰：

• 抗干扰能力增强；

• 控制信号更加稳定可靠；

• 系统运行更持久、更高效。

3. 简化布线，降低综合成本

步进一体化电机通常仅需接入：

• 电源线（DC24V/48V等）；

• 通讯线（RS485/CANopen/Modbus等）；

• 简单IO控制线（如启停、方向等）。

无需再单独布设控制器与驱动器连接线，极大降低了：

• 采购成本；

• 安装人工费用；

• 维修维护成本。

对于批量设备制造商而言，这种优势尤为明显。

4. 支持多种通信接口，便于系统集成

现代步进一体化电机普遍支持工业级总线通讯协议，如：

• RS-232 / RS-485

• CANopen

• Modbus RTU / TCP

• EtherCAT（部分高端型号）

这些通讯方式使其轻松集成到PLC、上位机、嵌入式控制系统中，广泛应用于：

• 自动化产线

• AGV机器人

• 智能物流设备

• 医疗仪器控制系统

5. 内置微步驱动与智能控制算法

高性能步进一体化电机通常内置：

• 高细分微步控制器（如1/64、1/128、1/256）；

• 运动控制算法（如梯形加减速、S曲线控制）；

• 位置闭环控制功能（支持编码器反馈）；

• 电流自适应调节功能（静止降流，降低发热）；

• 错误检测与报警输出（过压、过流、过热、丢步等）。

这使得一体化电机不再只是简单的驱动设备，而是具备了伺服级控制能力。

6. 多种控制模式支持，灵活性强

步进一体化电机可支持多种运行控制模式，适应不同自动化控制需求：

• 脉冲+方向控制模式：兼容传统控制方式；

• 速度模式（速度指令控制）；

• 位置模式（绝对或相对位置移动）；

• 连续运行模式（用于恒速旋转）；

• 程序控制模式（内置运动序列执行）；

• 总线控制模式（由上位机下发多轴协调指令）。

7. 可实现闭环控制，避免丢步

部分高端步进一体化电机内置或外接编码器，实现位置闭环控制：

• 解决传统开环步进电机因负载波动导致的丢步问题；

• 保证高精度定位；

• 系统更稳定、可靠；

• 静止时进入低功耗状态，提升能效比。

8. 适用场景广泛，拓展性强

由于其高集成、高性能、安装简单、通信方便，步进一体化电机广泛应用于以下领域：

• SMT贴片设备

• 3D打印与激光雕刻

• 医疗自动化设备

• 精密检测仪器

• 智能物流分拣系统

• 小型数控设备

总结

步进一体化电机是“智能制造”发展趋势下的产物，正逐渐成为替代传统分体式方案的新主流。
